S型鋼製滾子鏈

產品型號： S32

描述

規格

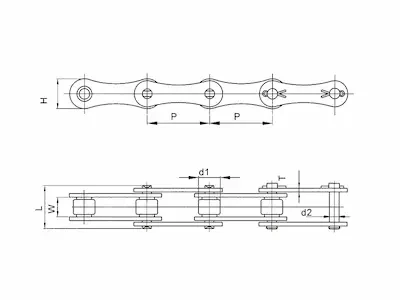

CHC 鏈號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度		鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	工作載荷
	p	w min	D max	d max	L max	Lc max	H max	T	min		max
	mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf
S32	29.21	15.88	11.42	4.47	26.4	28	13.4	1.8	820	2250	170
S42	34.93	19.5	14.27	7.01	34.3	37	19.7	2.8	2730	5200	480
S45	41.4	22.23	15.24	5.74	37.7	40.4	17.2	2.8	1820	3800	330
S52	38.1	22.23	15.24	5.74	37.7	40.4	17.2	2.7	1820	3800	330
S55	41.4	22.23	17.78	5.74	37.7	40.4	17.2	2.8	1820	3800	330
S62	41.91	25.4	19.05	5.74	40.6	43	17.2	2.5	2730	3800	890
S77	58.34	22.23	18.26	8.92	43.2	46.4	26.2	4	4540	7500	1300
S88	66.27	28.58	22.86	8.92	50.8	53	26.2	4	4540	7500	1300
C550	41.4	19.81	16.87	7.19	35.6	39.45	20.2	2.7	3990	5500	950
C620	42.01	24.51	17.91	7.19	42.2	45.7	20.2	3.2	4810	6000	980
