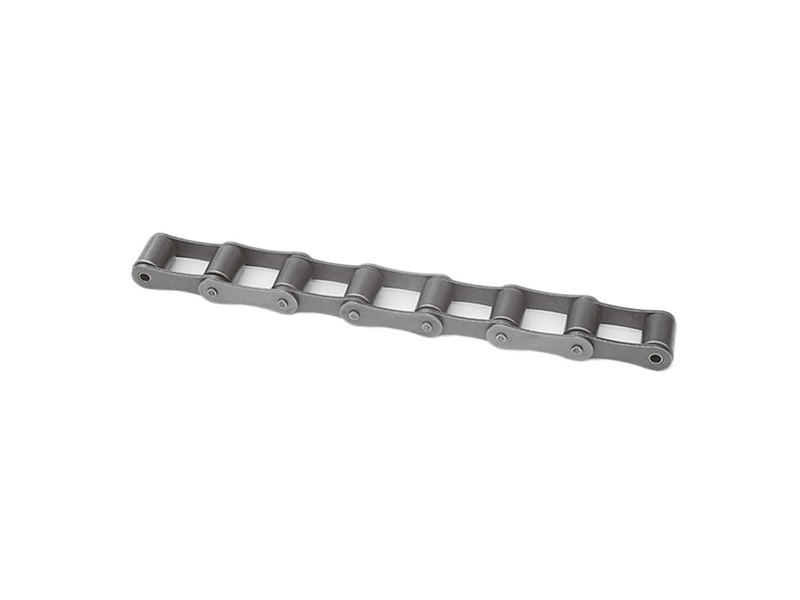

S型鋼制農機鏈

產品型號： S32_

描述

鏈號 Chain NO.	節距 Pitch	滚子直徑 Roller Diameter	内節内寬 Width Between Inner Plates	銷軸直徑 Pin Diameter	銷軸長度 Pin Length		内鏈板高度 Inner Plate Depth	鏈板厚度 Plate Thick ness	極限拉伸載荷 Ultimate Tensile Strength	平均拉伸載荷 Averahe Tensile Strength	每米重量 Weight Per Meter
	P	Dr max	W min	D max	L max	Lc max	H max	H max	min KN	KN	Kg/m
	mm	mm	mm	mm	mm	mm	mm	mm	min KN	KN	Kg/m
S32	29.21	11.43	15.88	4.47	26.70	28.60	13.50	1.80	8.00	20.00	0.86
S42	34.93	14.27	19.05	7.01	34.30	37.80	19.80	2.80	26.70	48.00	1.60
S45	41.40	15.24	22.23	5.74	37 80	40.35	17.30	2.80	17.80	35.00	1.66
S52	38.10	15.24	22.23	5.74	37.00	39.60	17.30	2.80	17.80	35.00	1.68
S55	41.40	17.78	22.23	5.74	37.80	40.35	17.30	2.80	17.80	35 00	1.80
S62	41.91	19.05	25 40	5.74	40.30	42.80	17.30	2.50	26.70	30.00	1.87
S77	58.34	18.26	22.23	8.92	43.20	46.40	26.20	4.00	44.50	68.00	2.66
S88	66.27	22.86	28.58	8.92	50.20	53.25	25.20	4.00	44.50	68.00	3.25
