DGS-C 鋼片/短型/夾緊式/撓性聯軸器

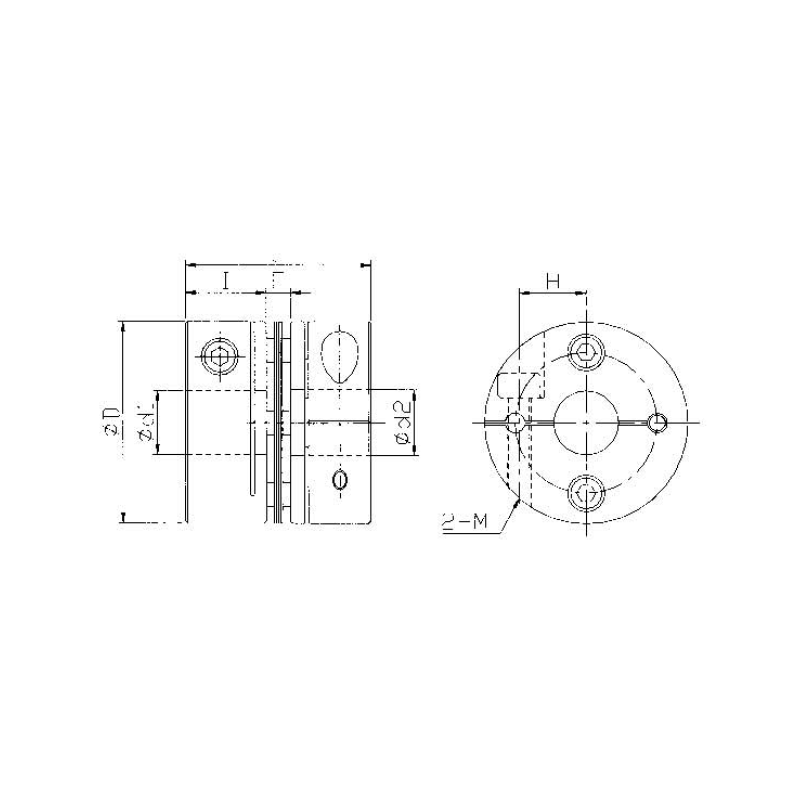

尺寸
| 型號 | D | I | F | L | H | M | d1xd2 標準孔徑 公差(H8) | Mass 質量 (g) | |
| Min | Max | ||||||||
| DGS-27C | 27 | 10.5 | 2.5 | 23.5 | 9 | M3 | 5 | 10 | 30 |
| DGS-34C | 34 | 12 | 3.5 | 23.5 | 12 | M3 | 6 | 14 | 48 |
| DGS-40C | 40 | 15 | 4.5 | 35 | 13.5 | M4 | 8 | 16 | 93 |
| DGS-50C | 50 | 19 | 6 | 45 | 19 | M5 | 10 | 18 | 215 |
| DGS-65C | 65 | 24 | 7 | 55 | 23 | M6 | 12 | 28 | 445 |
性能
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉數 (min) | 慣性 (kgm2) | 容許偏心 (mm) | 容許偏角 (o) | 容許軸向位差 (mm) |
| DGS-27C | 1.5 | 3 | 10000 | 2.5x10-6 | 0.02 | 1 | ±0.15 |
| DGS-34C | 3 | 6 | 10000 | 8.2x10-6 | 0.02 | 1 | ±0.20 |
| DGS-40C | 7 | 14 | 10000 | 19.0x10-6 | 0.02 | 1 | ±0.25 |
| DGS-50C | 12.5 | 25 | 10000 | 75.0x10-6 | 0.02 | 1 | ±0.40 |
| DGS-65C | 22.5 | 55 | 10000 | 250.0x10-6 | 0.02 | 1 | ±0.45 |
