DGL-C 鋼片/夾緊式/撓性聯軸器

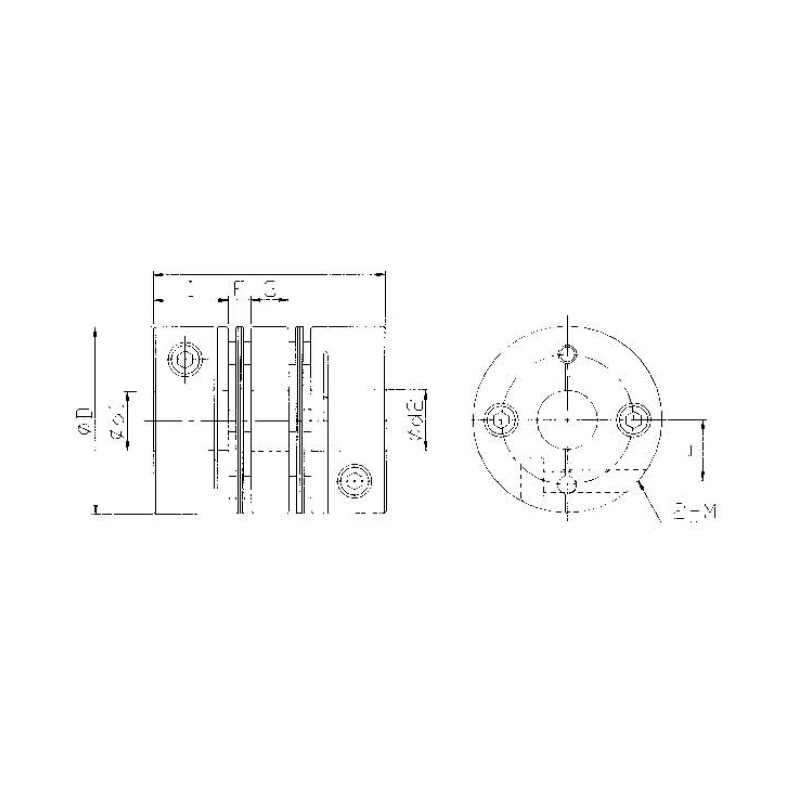

尺寸
| 型號 | D | I | F | G | L | H | M | d1xd2 標準孔徑 公差(H8) | Mass 質量 (g) | |
| Min | Max | |||||||||
| DGL-27C | 27 | 10.5 | 2.3 | 6 | 32 | 9 | M3 | 5 | 10 | 33 |
| DGL-34C | 34 | 12 | 2.6 | 7 | 36 | 12 | M3 | 6 | 14 | 58 |
| DGL-40C | 40 | 15 | 4.8 | 9 | 48 | 13.5 | M4 | 8 | 16 | 128 |
| DGL-50C | 50 | 20 | 5 | 11 | 61 | 18 | M5 | 10 | 18 | 300 |
| DGL-65C | 65 | 24 | 6.5 | 13 | 74 | 23 | M6 | 12 | 28 | 545 |
性能
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉數 (min) | 慣性 (kgm2) | 容許偏心 (mm) | 容許偏角 (o) | 容許軸向位差 (mm) |
| DGL-27C | 1.5 | 3 | 10000 | 3.0x10-6 | 0.15 | 2 | ±0.33 |
| DGL-34C | 3 | 3 | 10000 | 10.5x10-6 | 0.17 | 2 | ±0.4 |
| DGL-40C | 7 | 14 | 10000 | 26.4x10-6 | 0.23 | 2 | ±0.5 |
| DGL-50C | 12.5 | 25 | 10000 | 135.0x10-6 | 0.23 | 2 | ±0.8 |
| DGL-65C | 22.5 | 55 | 10000 | 360.0x10-6 | 0.28 | 2 | ±0.8 |
