DCT / DCTS 開縫型/止付螺絲固定式/撓性聯軸器

DCT / DCTS 開縫型/止付螺絲固定式/撓性聯軸器

DCT / DCTS 開縫型/止付螺絲固定式/撓性聯軸器

產品型號： DCT

描述

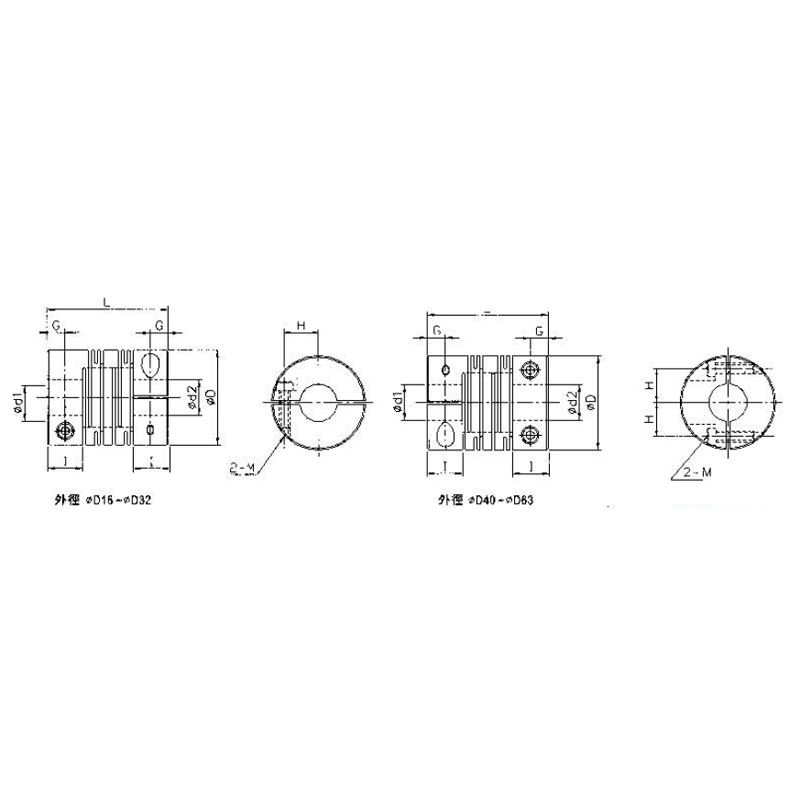

尺寸

型號	D	I	L	G	M	d1xd2 標準孔徑公差(H8)		Mass 質量 (g)
型號	D	I	L	G	M	Min	Max	Mass 質量 (g)
DCT-8	8	3.5	14	1.7	M2	2	4	1.3
DCT-12	12	5	18.5	2.5	M2.5	3	6	4.5
DCT-16	16	6.5	23	3	M3	4	8	9.5
DCT-20	20	7.5	26	3	M4	5	10	16
DCT-25	25	8.5	31	4	M4	5	12	30
DCT-32	32	12	41	6	M5	6	14	65
DCT-40	40	15	56	8.5	M5	8	20	120
DCT-50	50	18	71	10.5	M6	12	25	230
DCT-63	63	22	90	13	M8	15	35	470
DCTS-12	12	5	18.5	2.5	M2.5	3	6	14
DCTS-16	16	6.5	23	3	M3	4	8	28
DCTS-20	20	7.5	26	3	M4	5	10	45
DCTS-25	25	8.5	31	4	M4	6	12	95
DCTS-32	32	12	41	6	M5	6	14	220
DCTS-40	40	15	56	8.5	M5	8	20	350
DCTS-50	50	18	71	10.5	M6	12	25	700
DCTS-63	63	22	90	13	M8	15	36	1300

性能

型號	一般扭力 (N.m)	最大扭力 (N.m)	最高回轉數 (min)	慣性 (kg.m2)	剛性靜扭力值 (N.m/rad)	容許偏心 (mm)	容許偏角 (o)	容許軸向位差 (mm)
DCT-8	0.1	0.2	48000	1.2x10-8	25	0.10	2	±0.2
DCT-12	0.2	0.4	32000	8.3x10-8	35	0.10	2	±0.3
DCT-16	0.3	0.6	24000	3.3x10-7	47	0.10	2	±0.1
DCT-20	0.5	1	19000	9.0x10-7	120	0.10	2	±0.1
DCT-25	1	2	15000	2.6x10-6	170	0.15	2	±0.1
DCT-32	2	4	12000	9.6x10-6	280	0.15	2	±0.1
DCT-40	5	10	9600	3.2x10-5	350	0.20	2	±0.1
DCT-50	10	20	7700	1.0x10-4	590	0.20	2	±0.1
DCT-63	20	40	6100	3.2x10-4	850	0.20	2	±0.1
DCTS-12	0.3	0.6	32000	2.1x10-7	64	0.10	2	±0.1
DCTS-16	0.5	1	24000	8.4x10-7	85	0.10	2	±0.1
DCTS-20	1	2	19000	2.4x10-6	250	0.10	2	±0.1
DCTS-25	2	4	15000	6.8x10-6	330	0.15	2	±0.1
DCTS-32	3.5	7	12000	2.6x10-5	850	0.15	2	±0.1
DCTS-40	8	16	9600	8.7x10-5	1000	0.20	2	±0.1
DCTS-50	15	30	7700	2.7x10-4	1400	0.20	2	±0.1
DCTS-63	35	70	6100	8.4x10-4	1800	0.20	2	±0.1
