DCT-C / DCTS-C 開縫型/夾緊式/撓性聯軸器

DCT-C / DCTS-C 開縫型/夾緊式/撓性聯軸器

DCT-C / DCTS-C 開縫型/夾緊式/撓性聯軸器

產品型號： DCT-C

描述

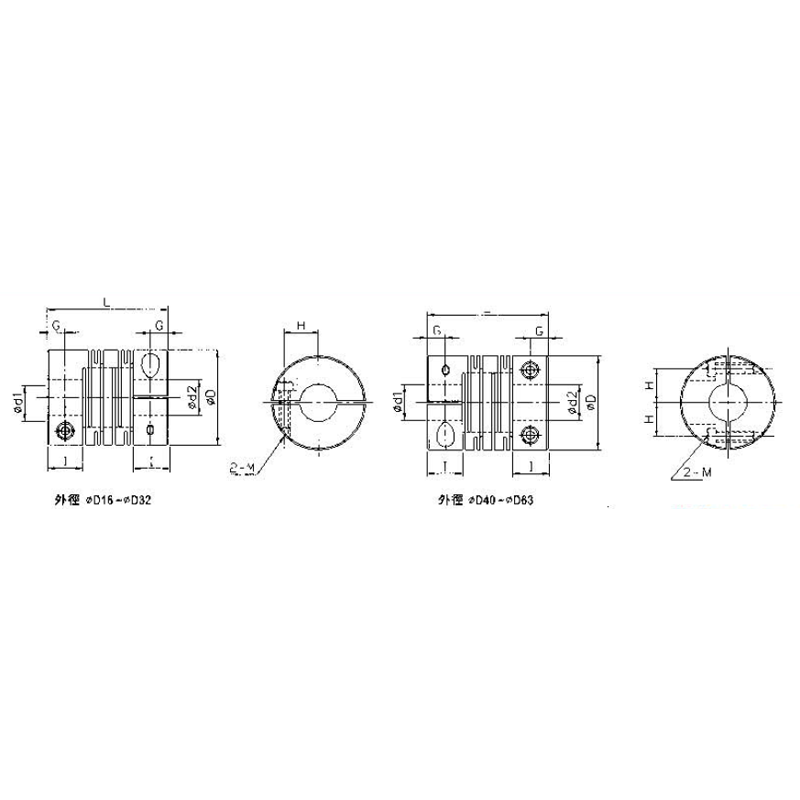

尺寸

型號	D	I	L	G	H	M	d1xd2 標準孔徑公差(H8)		Mass 質量 (g)
型號	D	I	L	G	H	M	Min	Max	Mass 質量 (g)
DCT-12C	12	5	18.5	2.5	4	M2	3	5	3.6
DCT-16C	16	6.5	23	3	5	M2.5	4	8	9.2
DCT-20C	20	7.5	26	3	6.5	M3	4	10	16
DCT-25C	25	8.5	31	4	9	M4	5	12	28
DCT-32C	32	12	41	6	11	M4	6	14	64
DCT-40C	40	15	56	8.5	14	M5	8	16	140
DCT-50C	50	18	71	10.5	18	M6	12	22	270
DCT-63C	63	22	90	13	24	M8	14	35	530
DCTS-12C	12	5	18.5	2.5	4	M2	3	5	10
DCTS-16C	16	6.5	23	3	5	M2.5	4	6	25
DCTS-20C	20	7.5	26	3	6.5	M3	4	8	43
DCTS-25C	25	8.5	31	4	9	M4	6	10	78
DCTS-32C	32	12	41	6	11	M4	8	14	170
DCTS-40C	40	15	56	8.5	14	M5	8	16	370
DCTS-50C	50	18	71	10.5	18	M6	12	22	750
DCTS-63C	63	22	90	13	24	M8	14	35	1400

性能

型號	一般扭力 (N.m)	最大扭力 (N.m)	最高回轉數 (min)	慣性 (kg.m2)	剛性靜扭力值 (N.m/rad)	容許偏心 (mm)	容許偏角 (o)	容許軸向位差 (mm)
DCT-12C	0.2	0.4	12000	7.8x10-8	35	0.10	2	±0.3
DCT-16C	0.3	0.6	9500	3.4x10-7	47	0.10	2	±0.4
DCT-20C	0.5	1	7600	9.1x10-7	120	0.10	2	±0.4
DCT-25C	1	2	6100	2.6x10-6	170	0.15	2	±0.5
DCT-32C	2	4	4800	9.7x10-6	280	0.15	2	±0.5
DCT-40C	5	10	3800	3.3x10-5	350	0.20	2	±0.5
DCT-50C	10	20	3100	1.0x10-4	590	0.20	2	±0.5
DCT-63C	20	40	2400	3.2x10-4	850	0.20	2	±0.5
DCTS-12C	0.3	0.6	12000	9.2x10-7	64	0.10	2	±0.2
DCTS-16C	0.5	1	9500	9.0x10-7	85	0.10	2	±0.3
DCTS-20C	1	2	7600	2.5x10-6	250	0.10	2	±0.3
DCTS-25C	2	4	6100	7.1x10-6	330	0.15	2	±0.4
DCTS-32C	3.5	7	4800	2.7x10-5	850	0.15	2	±0.5
DCTS-40C	8	16	3800	9.0x10-5	1000	0.20	2	±0.5
DCTS-50C	15	30	3100	2.8x10-4	1400	0.20	2	±0.5
DCTS-63C	35	70	2400	8.8x10-4	1800	0.20	2	±0.5
