DCG / DCGS 止付螺絲固定式 / 剛性聯軸器

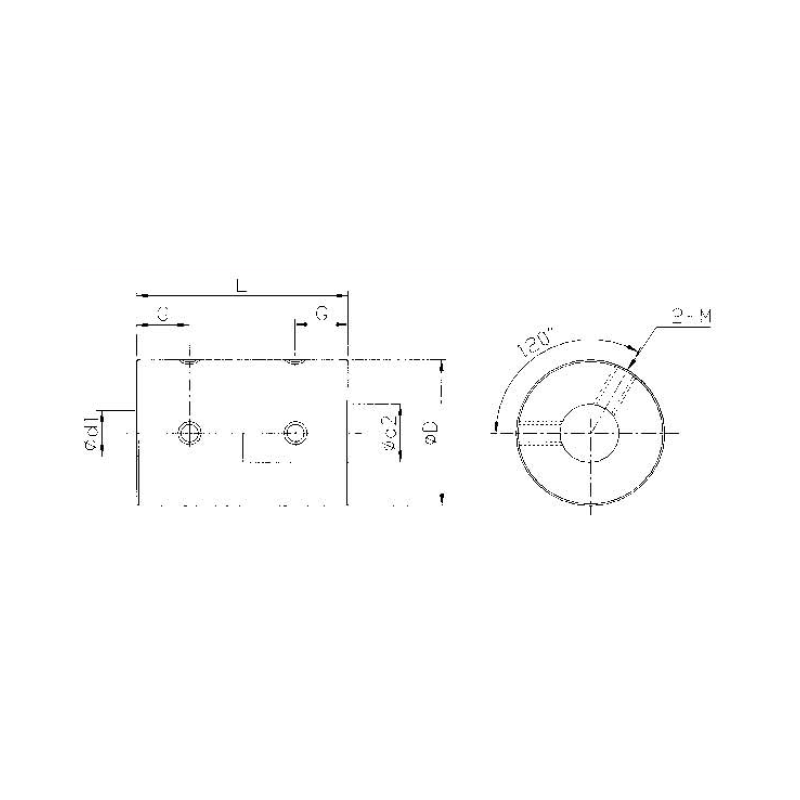

尺寸

型號	D	L	G	M	d1xd2 標準孔徑 公差(H8)		Mass 質量 (g)
					Min	Max
DCG-16	16	24	6	M3	5	8	11
DCG-20	20	30	7	M3	6	10	20
DCG-25	25	36	9	M4	6	12	39
DCG-32	32	41	8	M4	8	16	71
DCGS-16	16	24	10	M3	5	8	31
DCGS-20	20	30	7	M3	6	10	53
DCGS-25	25	36	9	M4	6	12	105
DCGS-32	32	41	10	M4	8	16	190

性能

型號	一般扭力 (N.m)	最大扭力 (N.m)	最高回轉數 (min)	慣性 (kgm2)
DCG-16	0.3	0.6	24000	x10-7
DCG-20	0.5	1	19000	x10-6
DCG-25	1	2	15000	x10-6
DCG-32	2	4	12000	x10-6
DCGS-16	0.3	0.6	24000	x10-6
DCGS-20	0.5	1	19000	x10-6
DCGS-25	1	2	15000	x10-5
DCGS-32	2	4	12000	x10-5
