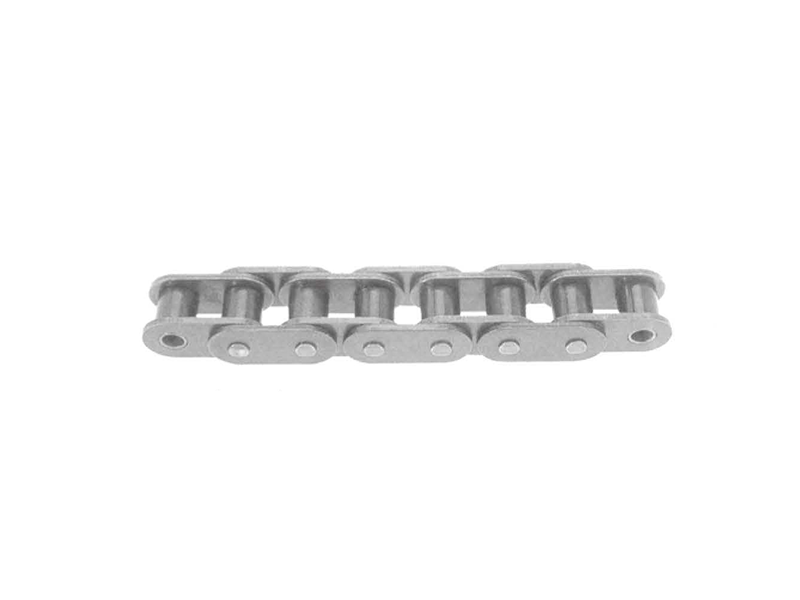

B系列直板滾子鏈

產品型號： C08B-1

描述

規格

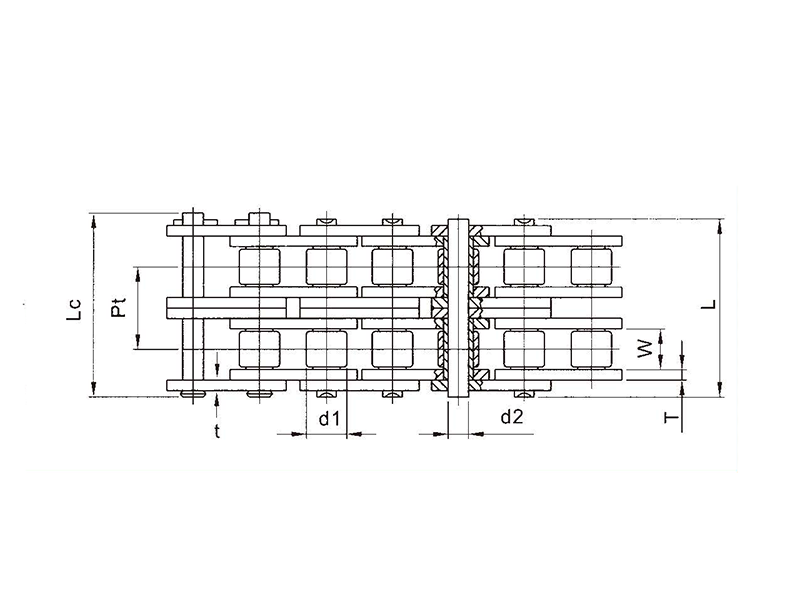

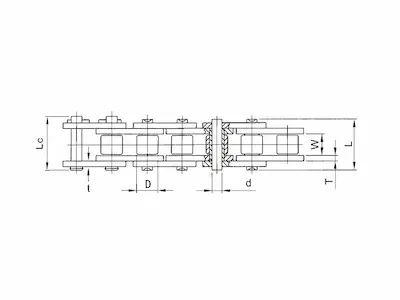

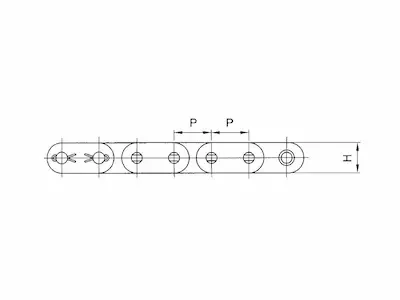

CHC 鏈號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度		鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	排距
	p	w	D	d	L	Lc	H	T	min		Pt
	p	min	max	max	max	max	max	T	min		Pt
	mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	mm
C08B-1	12.7	7.75	8.51	4.45	17	20.7	11.8	1.5	1820	1950	/
C10B-1	15.875	9.65	10.16	5.08	19.6	23.7	14.7	1.7	2270	2800	/
C12B-1	19.05	11.68	12.07	5.72	22.7	27.3	16.1	1.8	2950	3250	/
C16B-1	25.4	17.02	15.88	8.28	36.1	41.5	21	4.0/3.2	6130	7500	/
C20B-1	31.75	19.56	19.05	10.19	43.2	49.3	26.4	4.7	9700	10850	1
C24B-1	38.1	25.4	25.4	14.63	53.4	60	33.4	6.3	16330	18200	1
C28B-1	44.45	30.99	27.94	15.9	65.1	72.5	37	7.8	20410	23000	1
C32B-1	50.8	30.99	29.21	17.81	67.4	75.3	42.2	7.3	25520	28500	/
C08B-2	12.7	7.75	8.51	4.45	31	34.9	11.8	1.5	3180	3850	13.92
C10B-2	15.875	9.65	10.16	5.08	36.2	40.3	14.7	1.7	4550	5600	16.59
C12B-2	19.05	11.68	12.07	5.72	42.2	46.8	16.1	1.8	5900	6500	19.46
C16B-2	25.4	17.02	15.88	8.28	68	73.4	21	4.0/3.2	10820	15000	31.88
C20B-2	31.75	19.56	19.05	10.19	79	85.1	26.4	4.7	17350	21700	36.45
C24B-2	38.1	25.4	25.4	14.63	101	107.6	33.4	6.3	28580	36400	48.36
C28B-2	44.45	30.99	27.94	15.9	124	131.4	37	7.8	36740	46000	59.56
C32B-2	50.8	30.99	29.21	17.81	126	133.9	42.2	7.3	45920	57000	58.55
