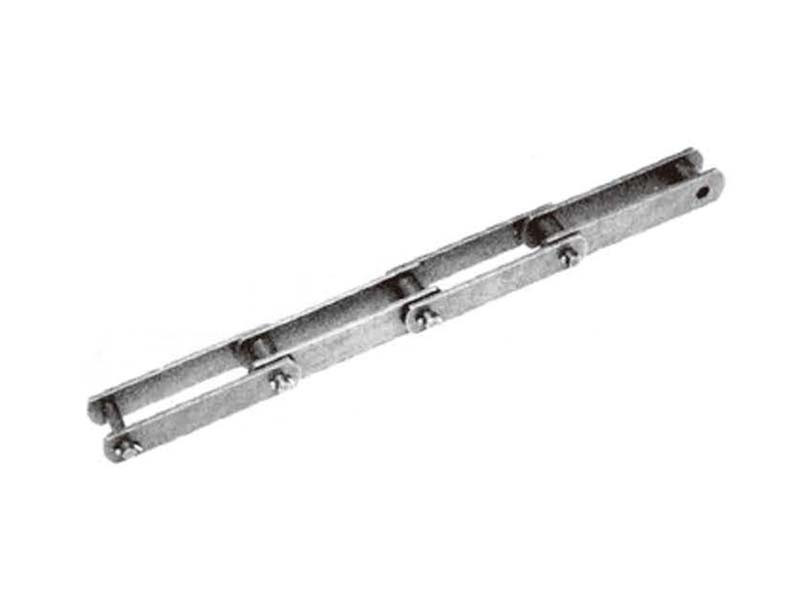

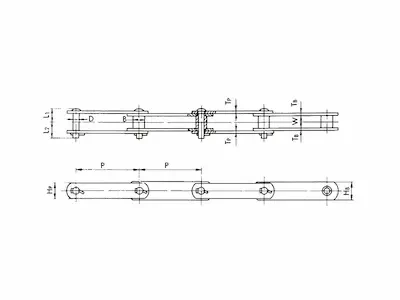

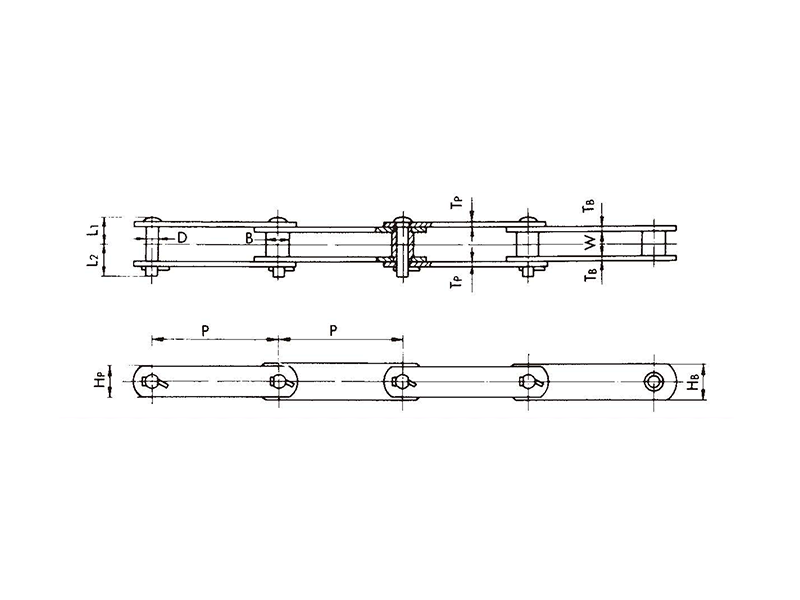

鏈條編號 | 平均拉力 强度 kN(kgf) | 保證拉力 强度 kN(kgf) | 節距 P | 軸親徑 B | 内環内寬 W | 梢 | 外鏈片 | 内鏈片 | 約重 (kg/m) | ||||
直徑 | L1 | L2 | 厚度 Tp | 高度 Hp | 厚度 Tp | 高度 Hp | |||||||
ACS13078W | 78.11 | 5.2 | |||||||||||
ACS13103W | 132(13,500) | 123(12,500) | 103.2 | 23 | 26 | 12.7 | 32 | 32 | 5 | 33 | 5 | 36 | 4.6 |
ACS13152W | 152.4 | 3.6 | |||||||||||
ACS15152W | 147(15,000) | 137(14,000) | 152.4 | 24 | 26 | 13.5 | 33 | 33 | 5 | 36 | 6 | 38 | 4.8 |
ACS19152W | 186(19,000) | 172(17,500) | 152.4 | 26 | 30 | 14.5 | 32 | 39.5 | 6 | 38 | 6 | 44 | 5.8 |
ACS25152W | 245(25,000) | 226(23,000) | 152.4 | 29 | 30 | 15.8 | 41 | 41 | 6 | 44 | 7 | 54 | 7.9 |
ACS35152W | 343(35,000) | 314(32,000) | 152.4 | 35 | 38 | 19 | 46 | 46 | 7 | 54 | 7 | 60 | 10.9 |
鏈條編號 | 配 件 尺 寸 | 每一組 附加重量 | ||||||||

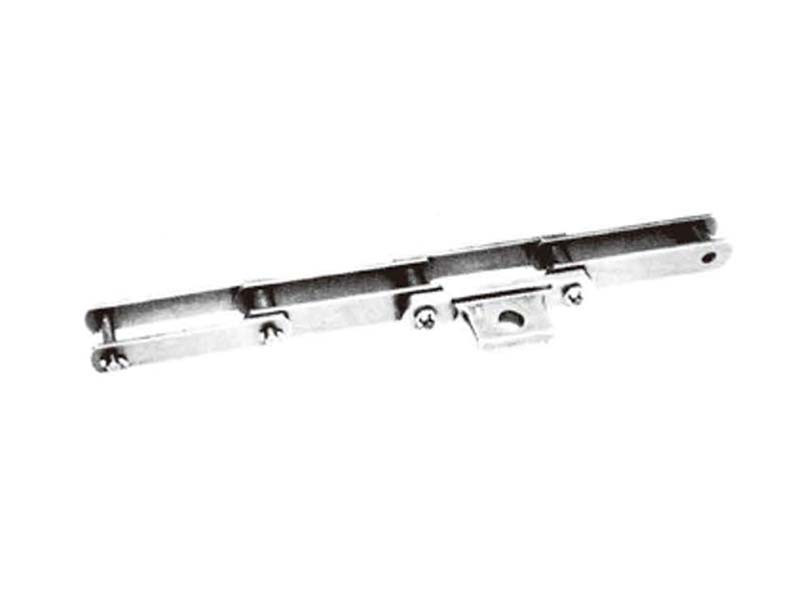

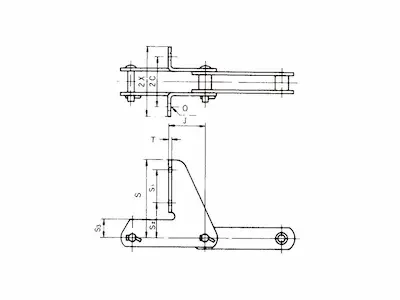

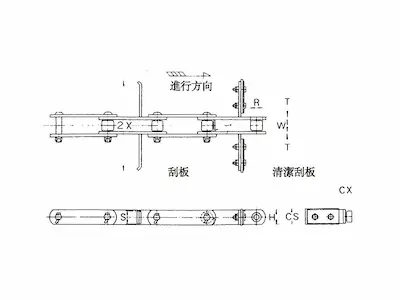

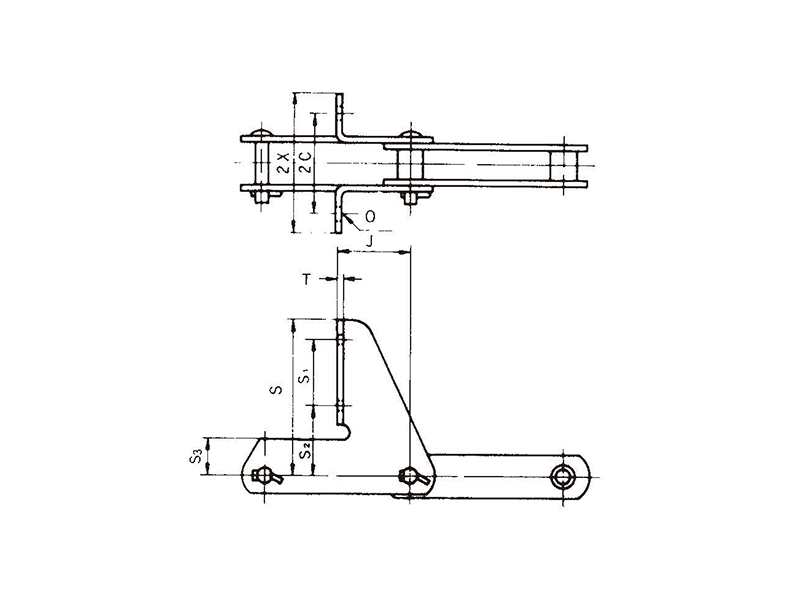

2C | 2X | J | S | S1 | S2 | S3 | O | T | ||
ACS13078W | 38 | 0.6 | ||||||||
ACS13103W | 90 | 131.5 | 52 | 110 | 35 | 55 | 28 | 14 | 5 | 0.7 |
ACS15152W | 76 | 1 | ||||||||
ACS19152W | 100 | 143.5 | 76 | 155 | 65 | 70 | 35 | 14 | 5 | 1.2 |
ACS25152W | 100 | 141,5 | 76 | 157 | 65 | 70 | 38 | 14 | 6 | 1.4 |
ACS35152W | 100 | 143.5 | 76 | 154 | 65 | 70 | 38 | 14 | 6 | 1.4 |
100 | 152 | 76 | 160 | 65 | 75 | 70 | 14 | 7 | 1.6 |
鏈條編號 | 配件尺寸 | 每一組 附加重量 | ||||||||

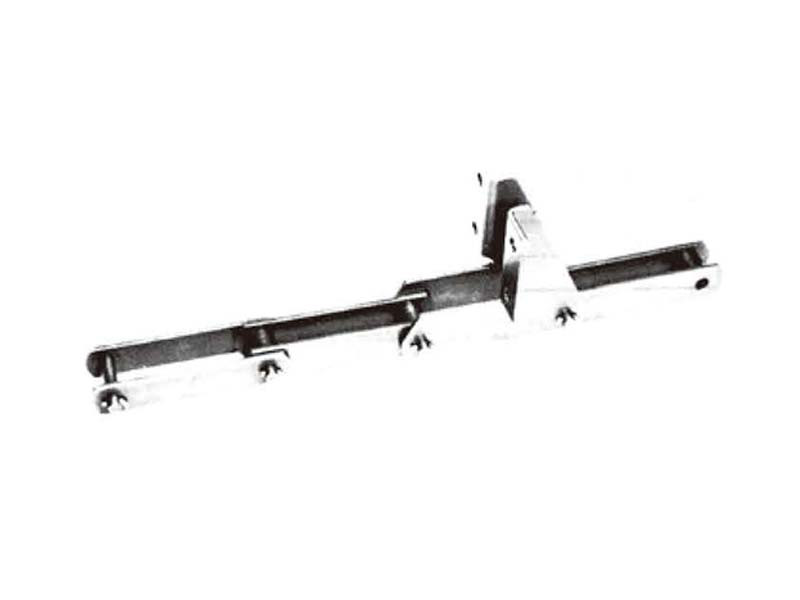

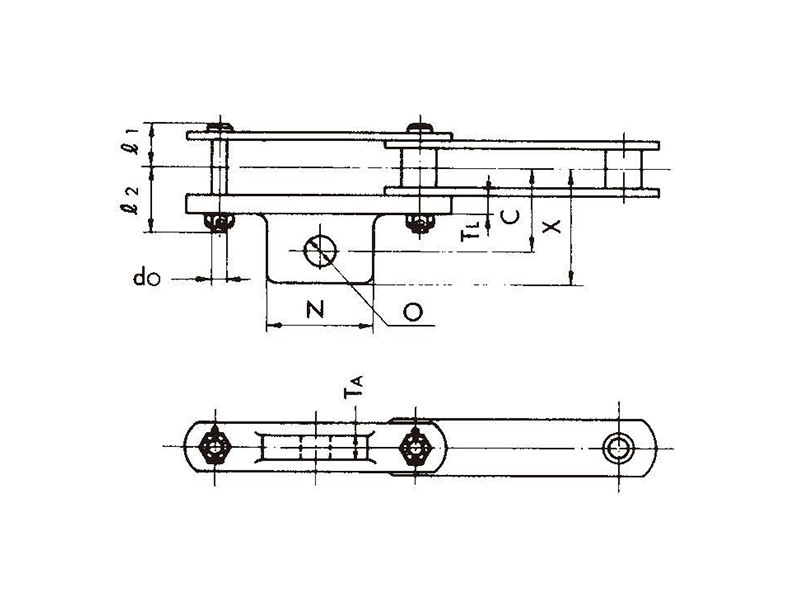

do | 1 | 2 | C | X | N | O | Ta | Tl | ||
ACS13078W | M10 | 29.5 | 41.5 | 55 | 77 | 40 | 19 | 16 | 12 | 0.4 |
ACS13103W | 56 | 0.6 | ||||||||
ACS15152W | M12 | 30.5 | 44.5 | 55 | 77 | 68 | 19 | 16 | 12 | 0.8 |
ACS19152W | M12 | 33.5 | 51.5 | 65 | 90 | 80 | 24 | 20 | 16 | 1.2 |
ACS25152W | M14 | 36.5 | 53.5 | 65 | 90 | 80 | 24 | 20 | 16 | 1.4 |
ACS35152W | M16 | 42.5 | 61.5 | 75 | 102 | 80 | 26 | 24 | 19 | 2 |
