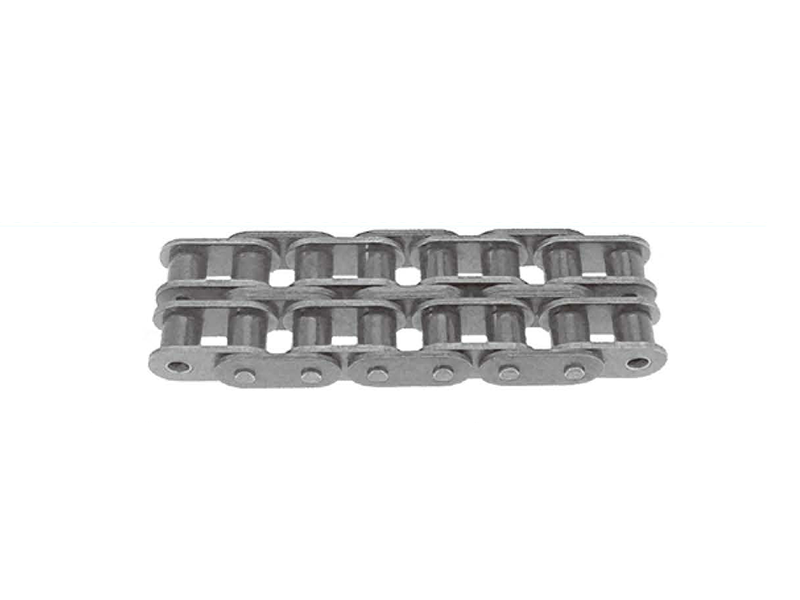

A系列直板滾子鏈

產品型號： C35-1

描述

規格

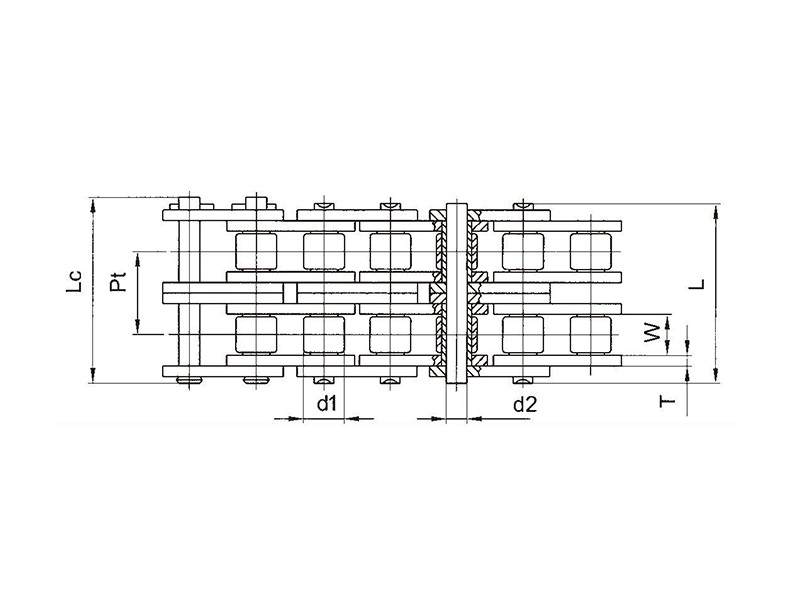

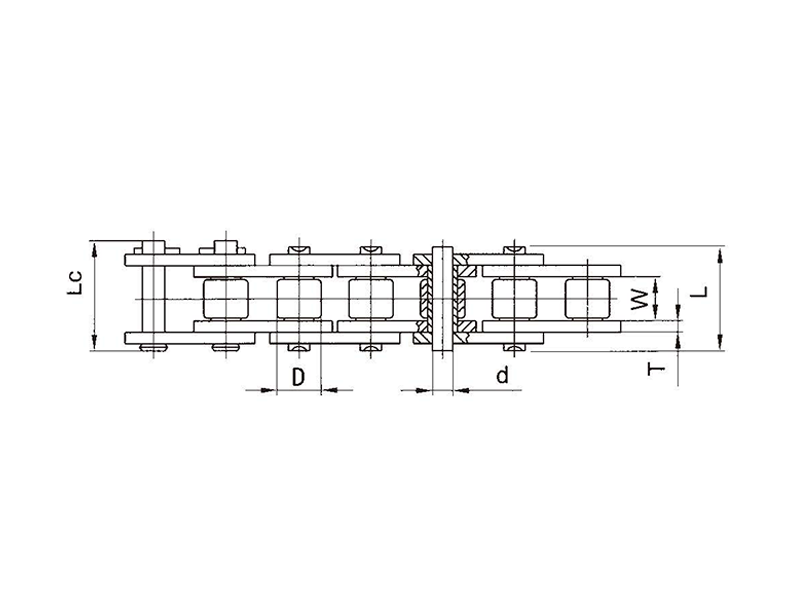

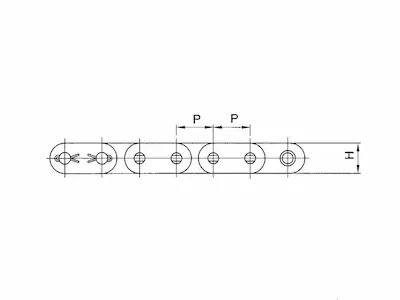

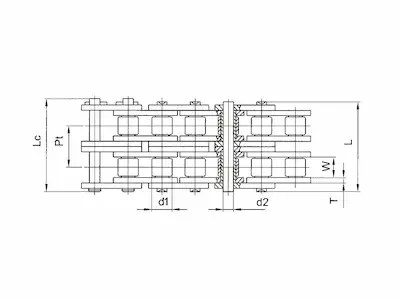

CHC 鏈號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度		鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	工作載荷	排距
	p	w	D	d	L	Lc	H	T	min		max	Pt
	p	min	max	max	max	max	max	T	min		max	Pt
	mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf	mm
C35-1	9.525	4.68	5.08	3.6	12.15	13.4	8.8	1.25	800	1100	220	/
C40-1	12.7	7.85	7.92	3.98	17.8	21	12	1.5	1420	1950	370	/
C50-1	15.875	9.4	10.16	5.09	21.8	25	15	2	2220	3100	650	/
C60-1	19.05	12.58	11.91	5.96	26.9	31	18	2.35	3190	4200	920	/
C80-1	25.4	15.75	15.87	7.94	33.5	38	24.1	3.2	5680	7500	1500	/
C100-1	31.75	18.9	19.05	9.54	41.1	47	30.1	4	8870	12100	2300	/
C120-1	38.1	25.23	22.22	11.11	50.8	57	36.2	4.7	12770	16000	3100	/
C140-1	44.45	25.23	25.4	12.71	54.9	62	42.2	5.5	17380	21000	4100	/
C160-1	50.8	31.55	28.57	14.29	65.5	73	48.2	6.4	22700	30000	5400	/
C40-2	12.7	7.85	7.92	3.98	32.3	36.2	12	1.5	2840	3900	630	14.38
C50-2	15.875	9.4	10.16	5.09	39.9	44	15	2	4440	6200	1100	18.11
C60-2	19.05	12.58	11.92	5.96	49.8	54.4	18	2.35	6380	8400	1530	22.78
C80-2	25.4	15.75	15.87	7.94	62.7	68.1	24.1	3.2	11360	15000	2550	29.29
C100-2	31.75	18.9	19.05	9.54	77	83.1	30.1	4	17740	24200	3900	35.76
C120-2	38.1	25.23	22.22	11.11	96.3	102.9	36.2	47	25540	32000	5250	45.44
C140-2	44.45	25.23	25.4	12.71	103.6	111	42.2	5.5	347600	42000	6970	48.87
C160-2	50.8	31.55	28.57	14.29	124.2	132.1	48.2	6.4	57460	60000	9150	58.55
