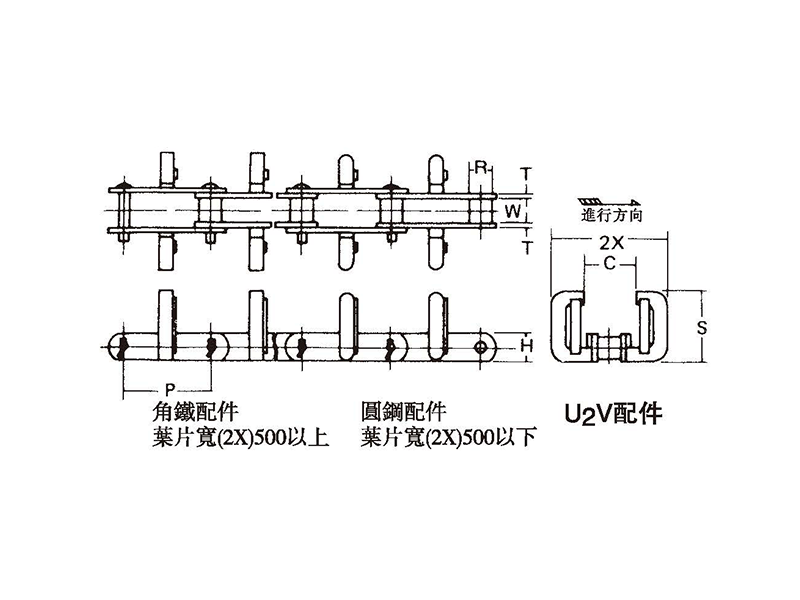

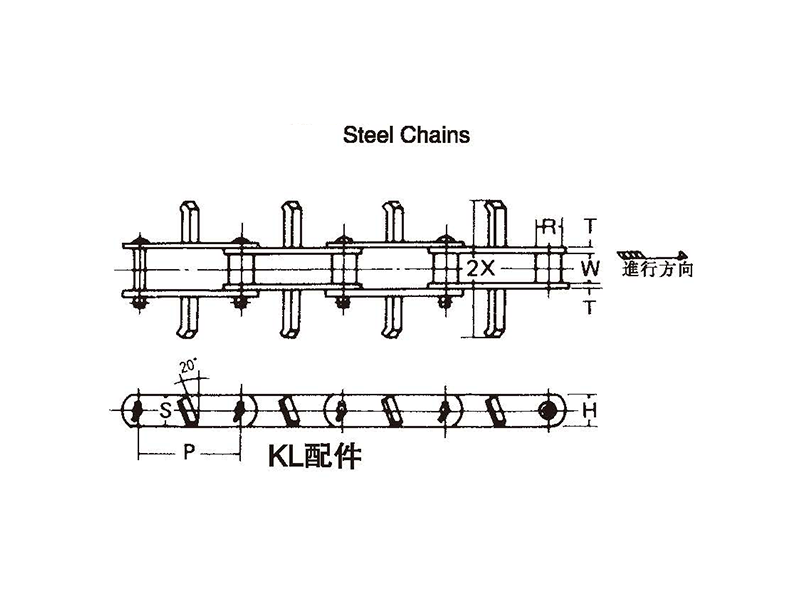

F C 型 | 鏈條 編號 | 節距 P | 滚子徑 R | 滾子內 鏈環寬 | 鏈片 | B 配件 | U2V 配件 | L 配件 | K L 配件 | 平均 抗拉力强度 (kg) | |||||||||||
寬 H | 厚 T | 葉片寬 2X | 高 S | 重量 kg/m | 葉片 2X | 高 S | C | 重量 kg/m | 葉片寬 2X | 高 S | 重量 kg/m | 葉片寬 2X | 高 S | 重量 kg/m | |||||||
450W-M | FC150 | 101.6 | 25.4 | 27 | 31.8 | 6.3 | 135 | 55 | 7.4 | 135 | 80 | 60 | 9.1 | 135 | 28 | 6.5 | 135 | 28 | 6.5 | 8,500 (14,500) | |
08125W-M | FC200 | 125 | 25.4 | 27 | 31.8 | 6.3 | 185 | 80 | 8.2 | 185 | 115 | 85 | 10.1 | 185 | 28 | 6.5 | 185 | 28 | 6.5 | 8,500 (14,500) | |
10125-M 10150-M | FC200 FC270 | 125 150 | 31.8 | 30 | 38.1 | 6.3 | 185 250 | 80 100 | 8.9 9.8 | 185 250 | 115 140 | 85 105 | 10.9 12 | 185 250 | 34 | 8.1 | 185 250 | 34 | 8.1 | 11,500 (23,000) | |
6205-M | FC270 | 152,4 | 38.1 | 37.1 | 44.5 | 7.9 | 250 | 100 | 14.4 | 250 | 140 | 105 | 18.5 | 250 | 40 | 12 | 250 | 40 | 12 | 19,000 (28,500) | |
12200-M | FC350 | 200 | 38.1 | 37.1 | 44.5 | 7.9 | 330 | 125 | 16.3 | 330 | 185 | 130 | 20 | 330 | 40 | 12 | 330 | 40 | 12 | 19,000 (28,500) | |
17200-M 17250-M | FC350 FC450 | 200 250 | 44.5 | 51.4 | 50.8 | 9.5 | 330 430 | 125 160 | 18.7 19.3 | 330 430 | 185 230 | 130 135 | 23 23.7 | 330 430 | 46 | 17 | 330 430 | 46 | 17 | 25,000 (39,500) | |
26200-M 26250-N 26300-N | FC410 FC450 FC580 | 200 250 300 | 50.8 | 57.2 | 63.5 | 9.5 | 390 430 560 | 150 160 200 | 25 25 27 | 390 430 560 | 233 230 290 | 100 135 160 | 33.4 29 30.6 | 390 430 560 | 58 | 28 23 23 | 390 430 560 | 58 | 28 23 23 | 32,000 (53,000) 30,500 (55,500) 30,500 (55,000) | |
36300-M 36300-N | FC580 FC580 | 300 300 | 57.2 | 66.7 | 76.2 | 12.7 | 560 | 200 | 37 | 560 | 290 | 160 | 40 | 560 | 70 | 34 | 560 | 70 | 34 | 48,500 (69.500) 51,000 (88.500) |
