雙節距輸送鏈附件

產品型號： C208AL

描述

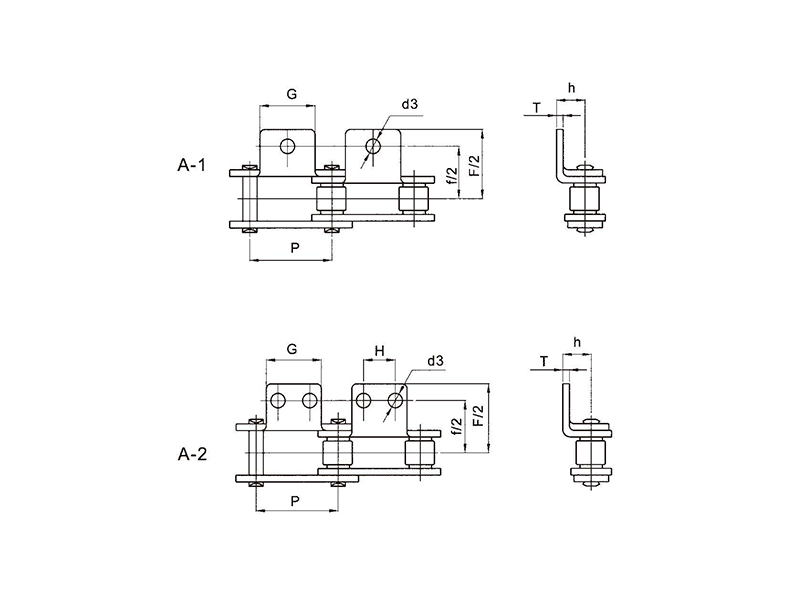

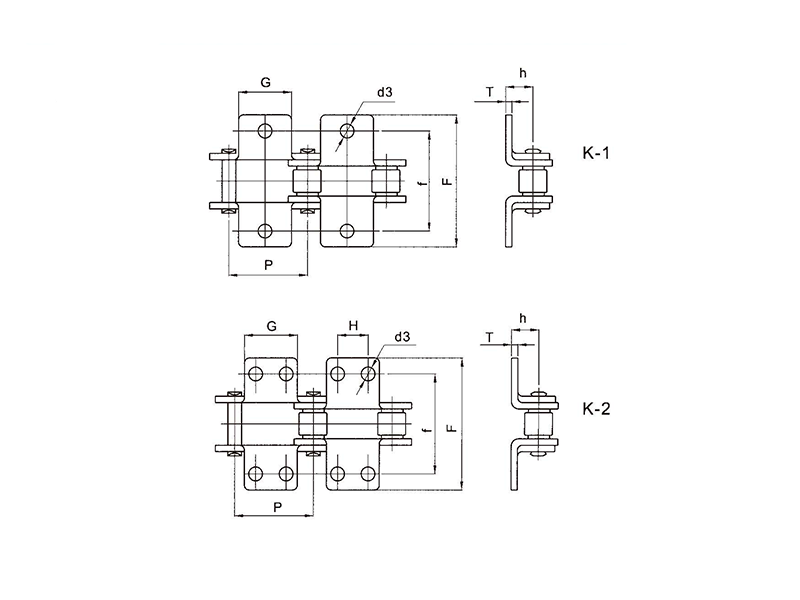

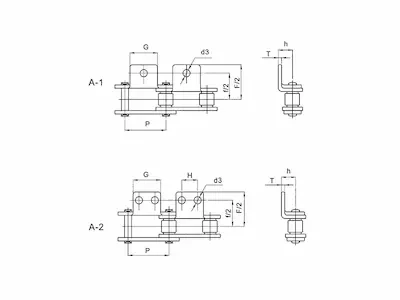

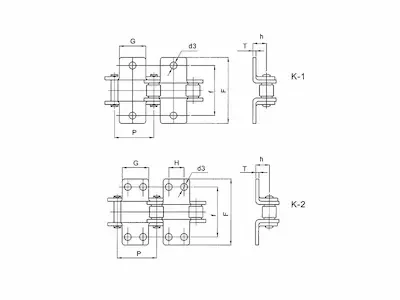

規格A

ISO 鏈號	ANSI 鏈號	CHC 鏈號	節距	鏈板厚度	附件尺寸
			p	T	G	H	f	F	d3 min	h
			mm	mm	mm	mm	mm	mm	mm	mm
C208A	C2040	C2040	25.4	1.5	19.1	9.52	25.4	37.7	3.33	9.12
C208AL	C2042	C2042
C210A	C2050	C2050	31.75	2	23.8	11.91	31.75	48	5.08	11.13
C210AL	C2052	C2052
C212A	C2060	C2060	38.1	2.35	28.6	14.27	42.9	67.8	5.08	14.68
C212AL	C2062	C2062
C216A	C2080	C2080	50.8	3.2	38.1	19.05	55.6	87.8	6.63	19.05
C216AL	C2082	C2082
C220A	C2100	C2100	63.5	4	47.6	23.83	66.6	107.5	8.2	23.42
C220AL	C2102	C2102
C224A	C2120	C2120	76.2	4.7	57.2	28.58	79.3	121.4	9.8	27.79
C224AL	C2122	C2122
C232A	C2160	C2160	101.6	6.4	76.2	38.1	104.7	151.6	13.11	36.53
C232AL	C2162	C2162

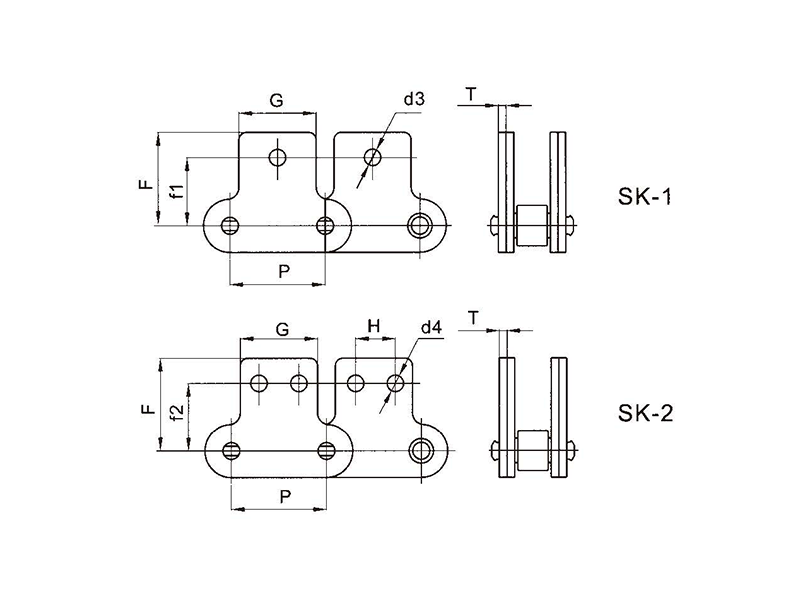

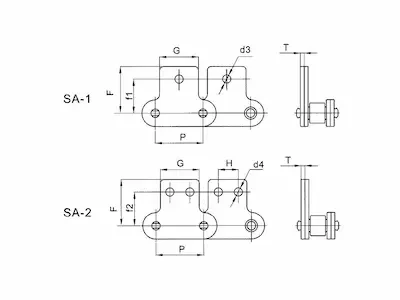

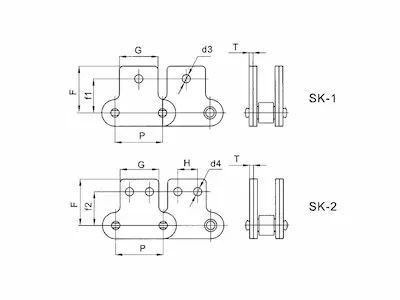

規格B

ISO 鏈號	ANSI 鍵號	CHC 鏈號	節距	鏈板厚度	附件尺寸
			p	T	G	H	Fi	F2	F	d4 min	d3 min
			mm	mm	mm	mm	mm	mm	mm	mm	mm
C208A	C2040	C2040	25.4	1.5	19.1	9.52	11.12	13.49	19.81	3.33	5.08
C208AL	C2042	C2042
C210A	C2050	C2050	31.75	2	23.8	11.91	14.27	15.88	24.6	5.08	6.63
C210AL	C2052	C2052
C212A	C2060	C2060	38.1	2.3.r	28.6	14.27	17.48	19.05	32.9	5.08	8.2
C212AL	C2062	C2062
C216A	C2080	C2080	50.8	3.2	38.1	19.05	22.2	25.4	43.5	6.63	9.8
C216AL	C2082	C2082
C220A	C2100	C2100	63.5	4	47.6	23.82	28.58	31.75	50.4	8.2	13.11
C220AL	C2102	C2102
C212AH	C2060H	C2060H	38.1	3.2	28.7	14.27	17.48	19.05	30.61	5.08	8.2
C212AHL	C2062H	C2062H
C216AH	C2080H	C2080H	50.8	4	38.1	19.05	22.22	25.4	41.4	6.63	9.8
C216AHL	C2082H	C2082H
C220AH	C2100H	C2100H	63.5	4.7	47.6	23.82	28.58	31.75	50.4	8.2	13.11
C220AHL	C2102H	C2102H
