鏈號Chain NO. | 節距Pitch | 滚子直徑Roller Diameter | 内節内寛 Width Between Inner Plates | 銷軸直徑Pin Diameter | 銷軸長度 Pin Length | 鏈板高度Plate Depth | 鏈板厚度Plate Thickness | 缠板厚度 Plate Thickness | 極限拉 伸載荷 Ultimate Tensile Strength | 平均拉 伸載荷 Averahe Tensile Strength | 毎米重量 Weight PerMeter | |||||
P | D rmax | W min | D max | L max | Lc max | H max | T | J | 0 | d4 | G | K | min KN | KN | Kg/m | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||

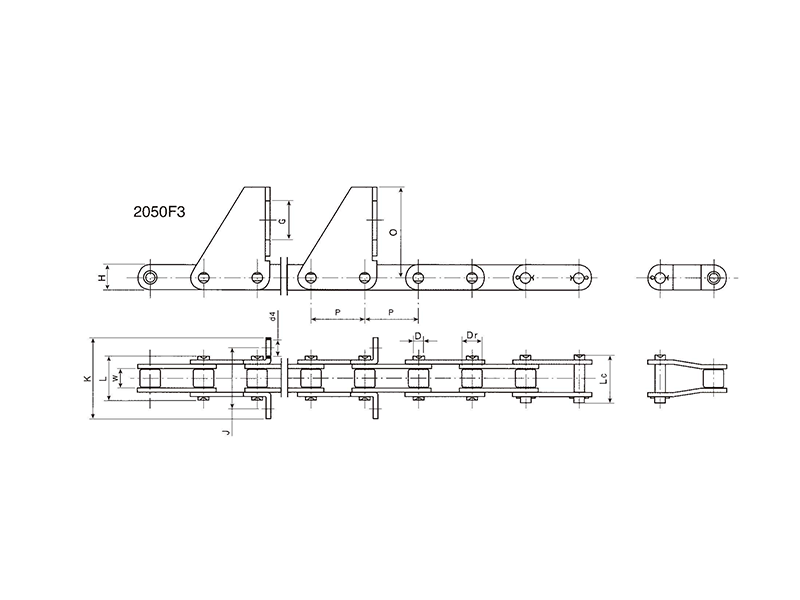

2050F3 | 31.75 | 10.16 | 9.4 | 5.08 | 21.8 | 23.2 | 15.09 | 2.03 | 34.9 | 53.5 | 7 | 23 | 48.7 | 21.8 | 29.2 | 0.96 |

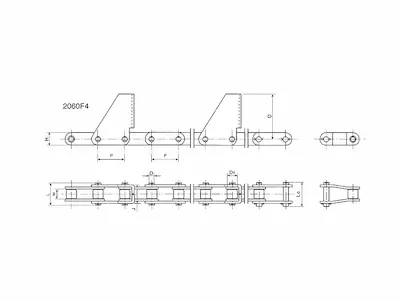

2060F4 | 38.1 | 11.91 | 12.57 | 5.84 | 26.9 | 28.5 | 18.08 | 2.42 | 22.25 | 56 | 一 | —— | —— | 31.1 | 41.6 | 1.69 |
鏈號 Chain NO. | 節距 Pitch | 滚子直徑 Roller Diameter | 内節内寛 Width Between Inner Plates | 銷軸直徑 Pin Diameter | 銷軸長度 Pin Length | 内鏈板高度 Inner Plate Depth | 附板尺寸 Attachment Dimensions | 極限拉伸載荷 Ultimate Tensile Strength | 平均拉伸載荷 Averahe Tensile Strength | 每米重量 Weight Per Meter | ||
P | Dr max | W min | D max | L max | Lc max | H max | 0 | R | min | KN | Kg/m | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | |||

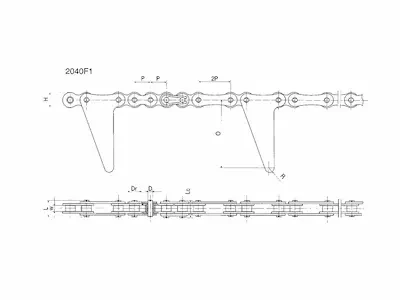

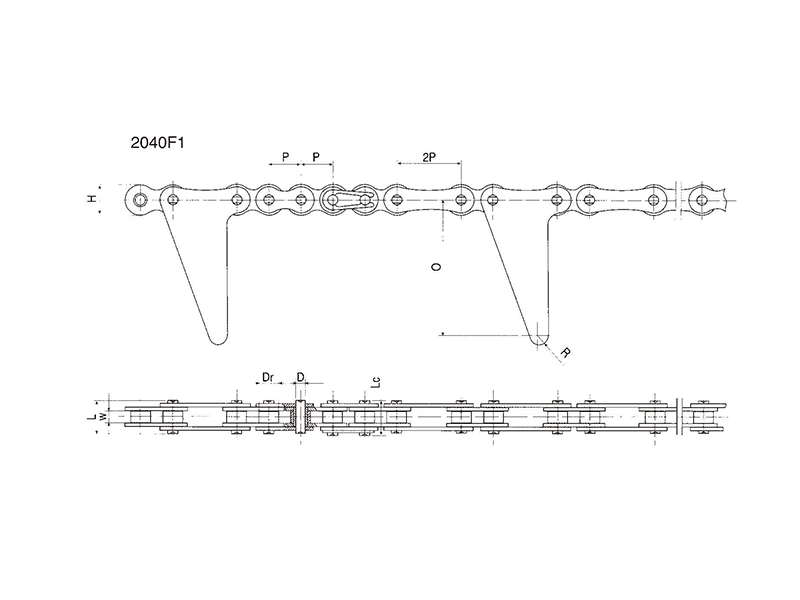

2040F1 | 12.7 | 7.95 | 5 | 3.96 | 13.8 | 14.8 | 12 | 54 | 3.5 | 13.8 | 17.8 | 0.54 |
2042F2 | 12.7 | 7.95 | 5 | 3.96 | 13.8 | 14.8 | 12 | 60.5 | 4.5 | 13.8 | 17.8 | 0.62 |

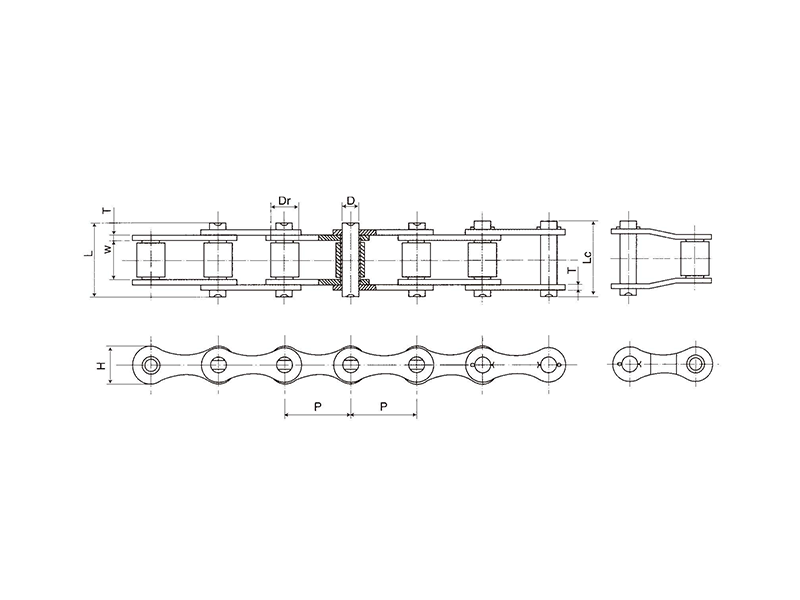

鏈號 | 節距 Pitch | 滚子直徑 Roller Diameter | 内節内寬 Width Between Inner Plates | 銷軸直徑 Pin Diameter | 銷軸長度 Pin Length | 内鏈板高度 Inner Plate Depth | 鏈板厚度 Plate Thick ness | 極限 拉伸載荷 Ultimate Tensile Strength | 每米重量 Weight Per Meter | |
P | Dr max | W min | D max | L max | Lc max | H max | T | min | Kg/m | |
mm | mm | mm | mm | mm | mm | mm | mm | KN | ||

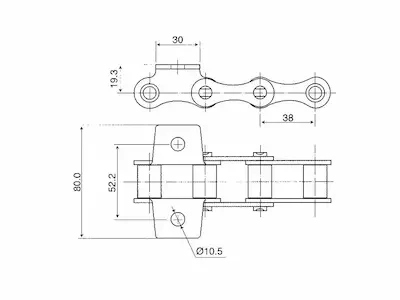

N38 | 38.00 | 16.00 | 21.80 | 9.00 | 39.00 | 43.00 | 21.00 | 3.00 | 72.00 | 2.00 |
