空心銷軸鏈

產品型號： 40HP

描述

規格

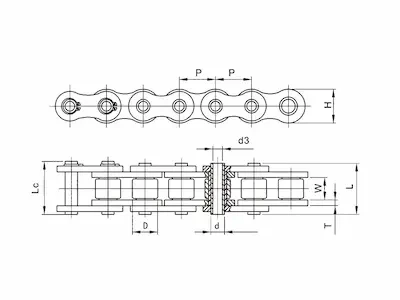

CHC 鏈號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸内徑	銷軸長度		鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	工作載荷
	p	w min	D max	d max	d3 max	L max	Lc max	H max	T	min		min
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf
40HP	12.7	7.85	7.95	5.63	4	16.5	17.6	12	1.5	1000	1200	180
50HP	15.875	9.4	10.16	7.03	5.12	20.7	21.9	15.09	2	1850	2100	320
60HP	19.05	12.58	11.91	8.31	6	25.8	26.8	18	2.4	2600	3000	440
80HP	25.4	15.75	15.88	11.4	8.05	32.5	33.8	24	3.2	5000	5500	790
C2040HP	25.4	7.85	7.95	5.63	4	16.5	17.6	12	1.5	1000	1200	180
C2050HP	31.75	9.4	10.16	7.22	5.12	20.7	21.9	15	2	1850	2100	320
C2060HP	38.1	12.7	11.91	8.31	6	25.8	26.8	17	2.4	2600	3000	440
C2080HP	50.8	15.75	15.88	11.4	8.05	32.5	33.8	24	3.2	5000	5500	790
C2042HP	25.4	7.85	15.88	5.63	4	16.5	17.6	12	1.5	1000	1200	180
C2052HP	31.75	9.4	19.05	7.22	5.12	20.7	21.9	15	2	1850	2100	320
C2062HP	38.1	12.7	22.23	8.31	6	25.8	26.8	17	2.4	2600	3000	440
C2082HP	50.8	15.75	28.58	11.4	8.05	32.5	33.8	24	3.2	5000	5500	790
C2082H-HP	50.8	15.75	28.58	11.4	8.05	36.2	37.6	24	4	5500	6000	870
C2082H-HPX	50.8	15.5	38.1	14.28	9.7	36.3	37.6	27	4	6000	6500	950
