短節距滾子鏈附件

產品型號： 08A

描述

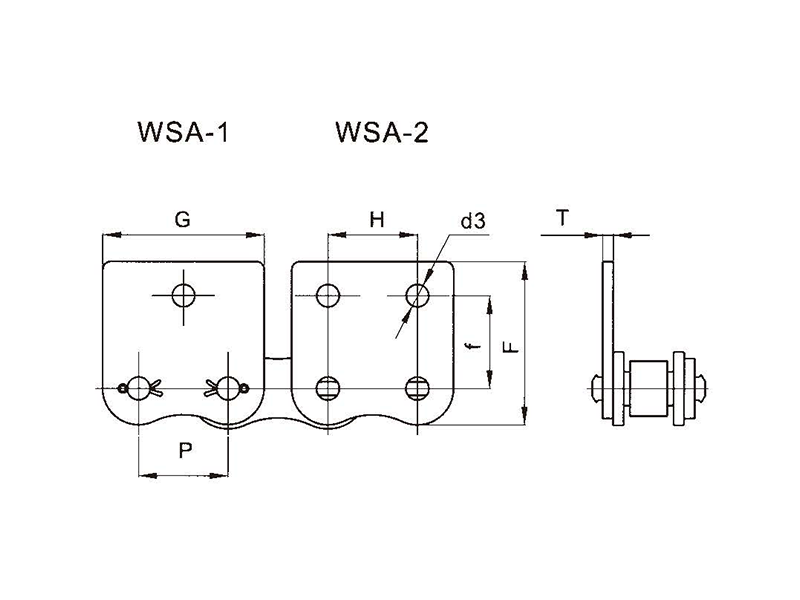

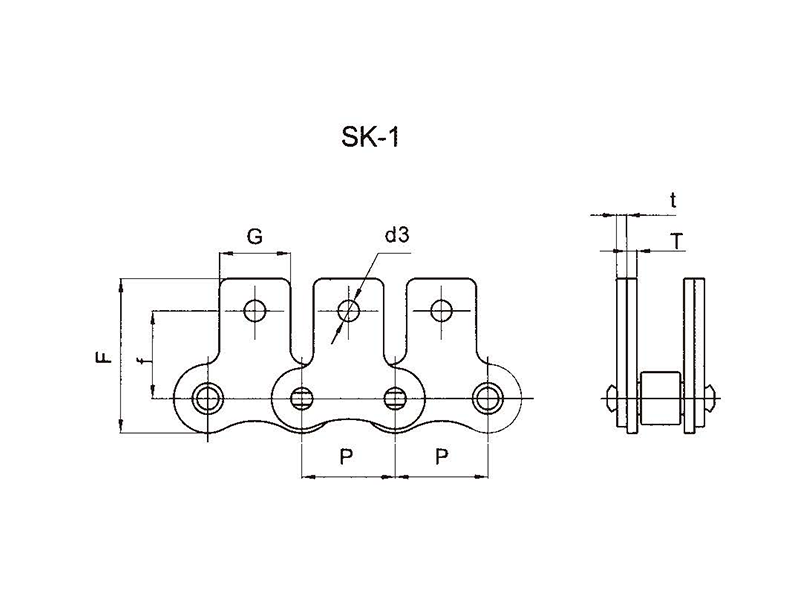

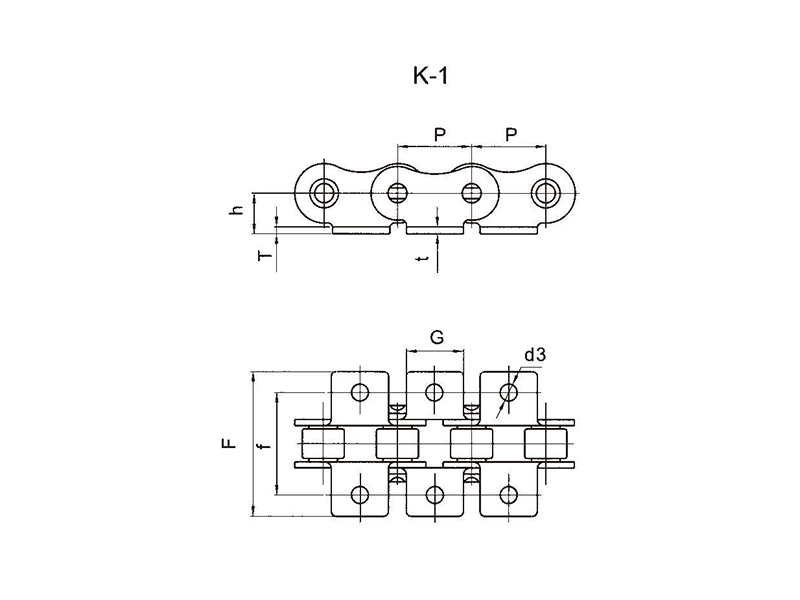

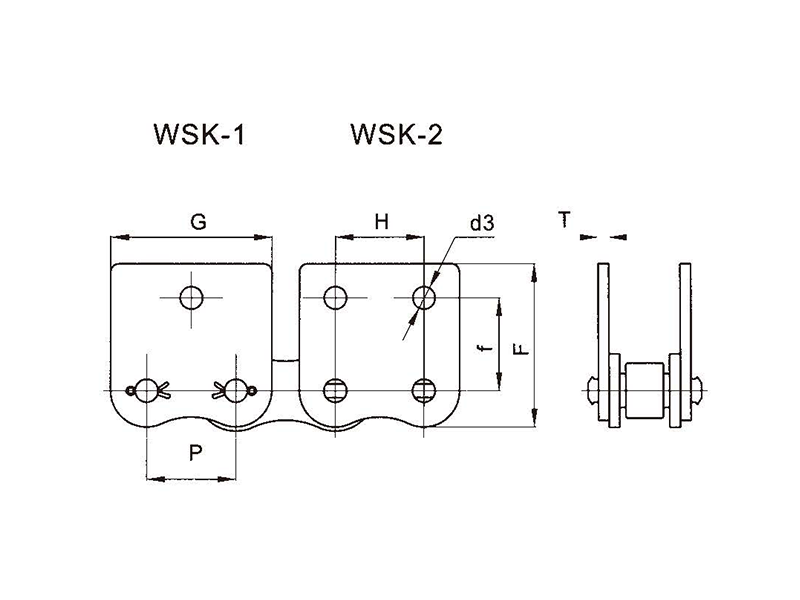

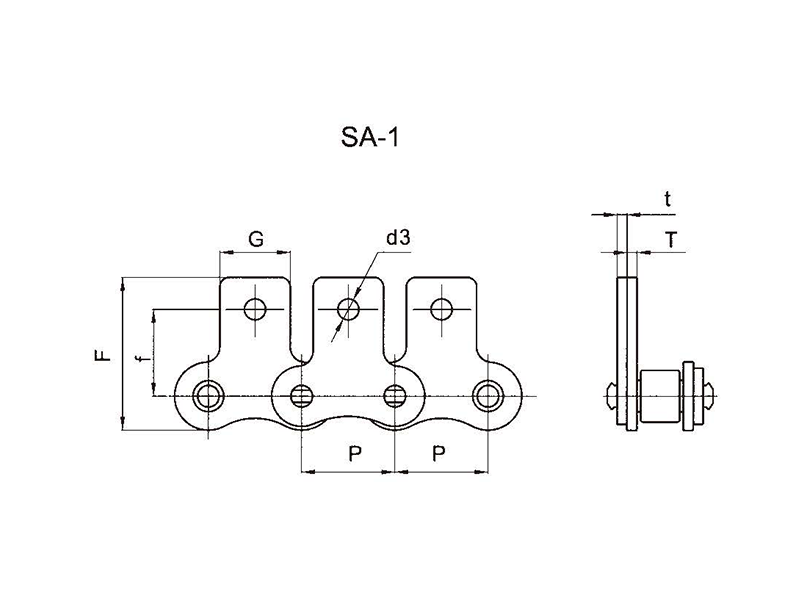

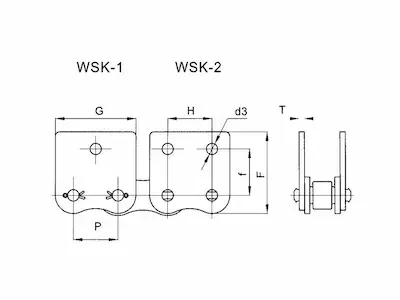

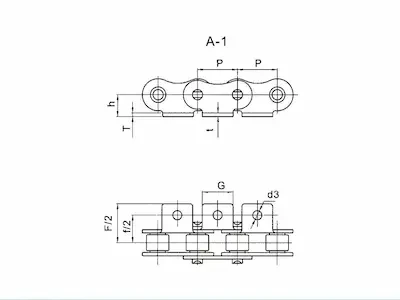

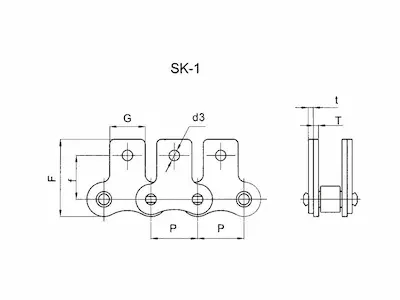

規格A

ISO 鏈號	ANSI 鍵號	CHC 鏈號	節距	鏈板厚度	附件尺寸
			p	T/t	G	F	f	d3	h
			mm	mm	mm	mm	mm	mm	mm
08A	40	40	12.7	1.5	9.5	35.2	25.4	3.33	7.92
10A	50	50	15.875	2	12.7	46.2	31.75	5.08	10.31
12A	60	60	19.05	2.35	15.9	55.6	38,10	5.08	11.91
16A	80	80	25.4	3.2	19.05	64.8	50.8	6.63	15.88
20A	100	100	31.75	4	25.4	87.3	63.5	8.21	19.84
24A	120	120	38.1	4.7	28.6	108.5	76.2	9.81	23.01
28A	140	140	44.45	5.5	34.9	123	88.9	11.38	28.58
32A	160	160	50.8	6.4	38.1	142.8	101.6	13.11	31.8
40A	200	200	63.5	8	42	152	127	16.29	42.88
06B		06B	9.525	1.4/1.1	8	27	19.04	3.5	6.5
08B		08B	12.7	1.5	9.5	36.4	25.4	4.3	8.9
10B		10B	15.875	1.7	14.3	44.6	31.8	5.3	10.3
12B		12B	19.05	1.8	16	52.2	38.1	6.4	13.5
16		16B	25.4	4.0/3.2	19.1	72.6	50.8	6.4	15.9

規格B

ISO 鏈號	ANSI 鏈號	CHC 鏈號	節距	附件寬度	附件尺寸
			p	T/t	G	F	f	d3 min
			mm	mm	mm	mm	mm	mm
08A	40	40	12.7	1.5	9.5	23.4	12.7	3.4
10A	50	50	15.875	2	12.7	30	15.88	5.5
12A	60	60	19.05	2.35	15.9	34.7	18.26	5.5
16A	80	80	25.4	3.2	19.05	46	24.61	6.8
20A	100	100	31.75	4	25.4	43.3	31.75	9.2
24A	120	120	38.1	4.7	28.6	51.6	36.53	9.8
28A	140	140	44.45	5.5	34.9	62	44.45	11.4
32A	160	160	50.8	6.4	38.1	69.85	50.8	13.1
40A	200	200	63.5	8	42	76	63.5	16.29
06B		06B	9.525	1.4/1.1	8	13.5	9.52	3.5
08B		08B	12.7	1.5	9.5	18.9	13	4.3
10B		10B	15.875	1.7	14.3	22.95	16.5	5.3
12B		12B	19.05	1.8	16	28.6	21	6.4
16		16B	25.4	4.0/3.2	19.1	34	23	6.4

規格C

ISO 鏈號	ANSI 鍵號	CHC 鏈號	節距	鏈板厚度	附件尺寸
			p	T	G	H	f	F	d3 min	h
			mm	mm	mm	mm	mm	mm	mm	mm
06C	35	35	9.525	1.3	17.32	9.525	19.05	28.6	2.6	6.4
08A	40	40	12.7	1.5	22.9	12.7	25.4	35.6	3.3	7.9
10A	50	50	15.875	2	28.85	15.875	31.8	46.8	5.08	10.3
12A	60	60	19.05	2.35	34.2	19.05	38.1	56.4	5.08	11.9
16A	80	80	25.4	3.2	45.9	25.4	50.8	73.2	6.63	15.9
20A	100	100	31.75	4	57.65	31.75	63.5	89.8	8.21	19.8
24A	120	120	38.1	4.7	69.3	38.1	76.2	108.8	9.81	23
28A	140	140	44.45	5.5	80.45	44.45	88.9	123	11.38	28.6
32A	160	160	50.8	6.4	92	50.8	101.6	142.8	13.11	31.8
08B		08B	12.7	1.5	24	12.7	25.4	36.4	4.3	8.9
10B		10B	15.875	1.7	29.58	15.875	31.8	44.6	5.3	10.3
12B		12B	19.05	1.8	34,05	19.05	38.1	52.4	6.4	13.5
16B		16B	25.4	3.2	46.4	25.4	50.8	72,6	6,4	15.9
20B		20B	31.75	3.5	58.1	31.75	63.5	100.5	8.4	19.8

規格D

ISO 鏈號	ANSI 鍵號	CHC 鏈號	節距	鏈板厚度	附件尺寸
			p	T	G	H	f	F	d3 min
			mm	mm	mm	mm	mm	mm	mm
06C	35	35	9.525	1.3	17.32	9.525	9.5	14.55	2.6
08A	40	40	12.7	1.5	22.9	12.7	12.7	17.4	3.33
10A	50	50	15.875	2	28.85	15.875	15.9	23.05	5.08
12A	60	60	19.05	2.35	34.2	19.05	18.3	26.86	5.08
16A	80	80	25.4	3.2	45.9	25.4	24.6	35.45	6.63
20A	100	100	31.75	4	57.65	31.75	31.8	44	9.21
24A	120	120	38.1	4.7	69.3	38.1	36.5	51.6	9.81
28A	140	140	44.45	5.5	80.45	44.45	44.4	62	11.38
32A	160	160	50.8	6.4	92	50.8	50.8	69.85	13.11
08B		08B	12.7	1.5	24	12.7	13	18.9	4.3
10B		10B	15.875	1.7	29.58	15.875	16.5	22.95	5.3
12B		12B	19.05	1.8	34,05	19.05	21	28.6	6.4
16B		16B	25.4	3.2	46.4	25.4	23	34	6.4
20B		20B	31.75	3.5	58.1	31.75	30.5	45.7	9
