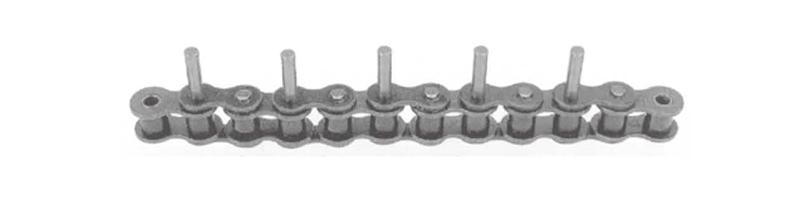

短節距加長銷滾子鏈

產品型號： 40C

描述

規格A

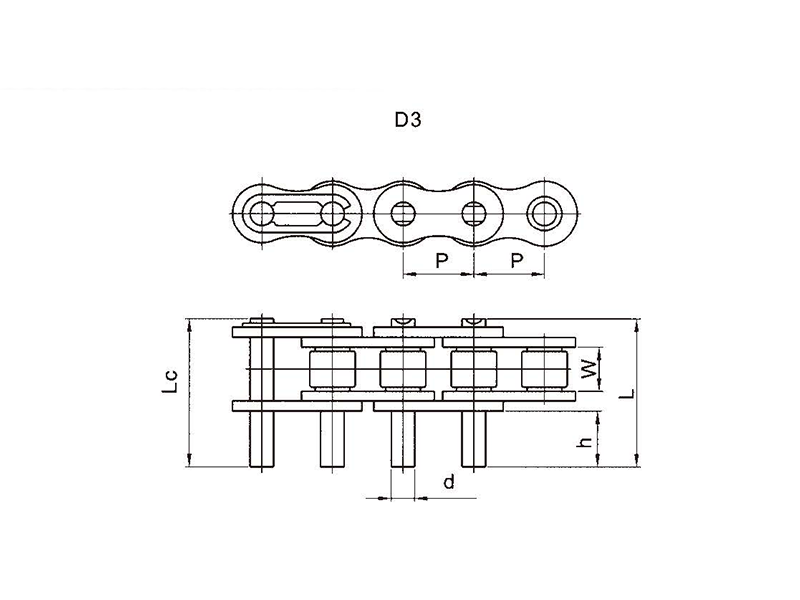

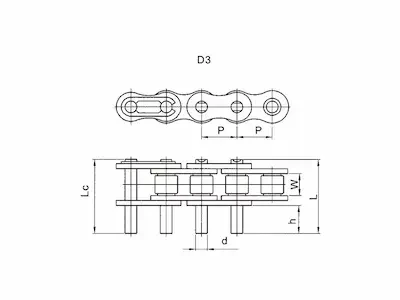

ISO 鏈號	ANSI 鍵號	CHC 鍵號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度		銷軸凸出高度
			p	w min	D max	d max	L max	Lc max	h
			mm	mm	mm	mm	mm	mm	mm
40C	25	25	6.35	3.1	3.3	2.31	10.2	11.1	2.8
40C	25	25	6.35	3.1	3.3	2.31	20.9	21.8	13.5
06C	35	35	9.525	4.68	5.08	3.6	20.8	21.6	9.5
08A	40	40	12.7	7.85	7.92	3.98	25.15	26.2	9.5
08A	40	40	12.7	7.85	7.92	3.98	31.1	32.25	15.4
10A	50	50	15.875	9.4	10.16	5.09	31.3	33.1	11.9
10A	50	50	15.875	9.4	10.16	5.09	38.35	39.6	19.05
12A	60	60	19.05	12.58	11.91	5.96	38.6	40.6	14.3
16A	80	80	25.4	15.75	15.87	7.94	50.3	53.3	19.1
20A	100	100	31.75	18.9	19.05	9.54	61.8	66.1	23.8
24A	120	120	38.1	25.23	22.22	11.11	76.4	80.4	28.6
24A	120	120	38.1	25.23	22.22	11.11	86.88	89.75	39.1
28A	140	140	44.45	25.23	25.4	12.71	84.8	89.4	33.3
32A	160	160	50.8	31.55	28.57	14.29	99.6	104.4	38.1
40A	200	200	63.5	37.85	39.67	19.85	125	132	47.62
