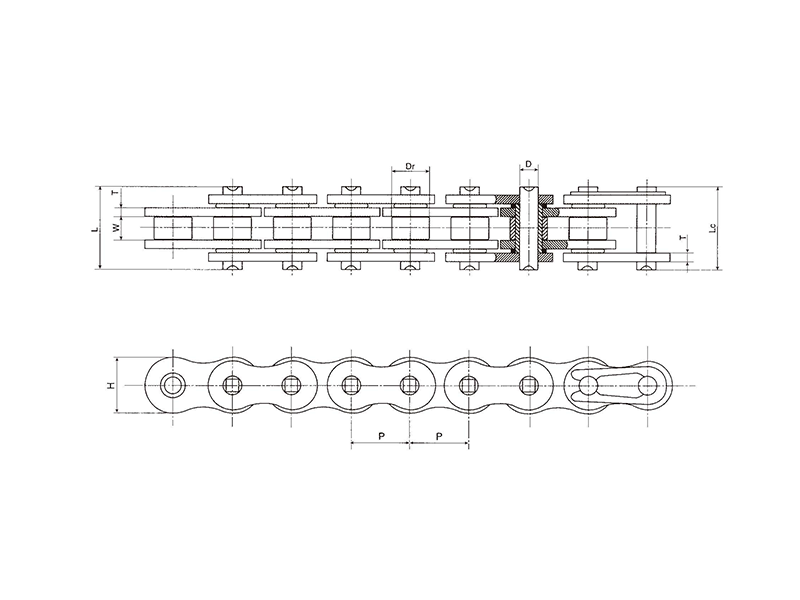

鏈號 Chain No. | 節距 pitch | 滚子 直徑 Roller Diameter | 内節 内寬 Width Between Inner plates | 銷軸 直徑Pin Diameter | 鏈板 厚度 Plate Thickness | 内鏈板 高度Inner Plate Depth | 銷軸 長度 Pin Length | 極限拉 伸載荷Ultimate Tensile Strength | 每米 重量 weight per meter | |
P | Dr max | W min | D max | T max | H max | L max | Lc max | KN min | kg/m | |
mm | mm | mm | mm | mm | mm | mm | mm | |||
428H-OR | 12.7 | 8.51 | 7.75 | 4.45 | 2.03 | 11.81 | 22.8 | 23.9 | 23 | 0.95 |
520H-OR | 15.875 | 10.16 | 6.25 | 5.09 | 2.42 | 15.09 | 22 | 23.2 | 21.8 | 1.3 |
50-OR | 15.875 | 10.16 | 9.4 | 5.09 | 2.03 | 15.09 | 24.8 | 26 | 21.8 | 1.15 |
60-OR | 19.05 | 11.91 | 12.57 | 5.94 | 2.42 | 18.08 | 30.4 | 31.9 | 31.1 | 1.66 |
80-OR | 25.4 | 15.88 | 15.75 | 7.94 | 3.25 | 24.13 | 35.5 | 37 | 55.6 | 2.95 |
