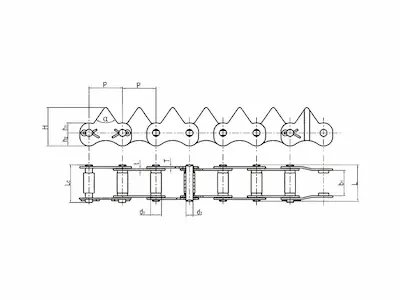

鏈號 Chain No. | 節距 Pitch | 滚子直徑 Roller diameter | 内節内寛 Width between inner plates | 銷軸直徑 Pin diameter | 銷軸長度 Pin length | 齒形角 Tooth angle | 鏈板尺寸 Plate dimension | 鏈板厚度 Plate thickness | 極限拉伸載荷 Ultimate tensile strength | 平均拉伸載荷 Average tensile strength | |||
P | di max | b1 min | d2 max | L max | Lc max | a | h1 | h2 | H | t/T max | Q min | Qo | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | KN | ||
S3318T-5010 | 33 | 10.1 | 18 | 7 | 28.5 | 31.4 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3322T-52800 | 33 | 10.1 | 22 | 7 | 31.5 | 34.5 | 70° | 10 | 13 | 38 | 1.6 | 17.64 | 20.2 |
S3322T-28241 | 33 | 12.1 | 21.3 | 7 | 31.8 | 34.1 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S322T27151 | 33 | 10.1 | 22 | 7 | 32.5 | 34.8 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3325T-23151 | 33 | 10.1 | 25 | 7 | 35.5 | 37.7 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S3325T-49201 | 33 | 10.1 | 25 | 7 | 35.5 | 37.7 | 90° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3325T-A0680110 | 33 | 10.1 | 25 | 7 | 35.5 | 37.7 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3325T-A0680110Y1 | 33 | 12.6 | 25 | 7 | 35.5 | 37.7 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3325T-3650 | 33 | 10.1 | 25 | 7 | 35.5 | 37.7 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3330T27151 | 33 | 10.1 | 30 | 7 | 40.5 | 42.8 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3330T-27152 | 33 | 12.8 | 30 | 7 | 40.5 | 42.8 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3330T-28241 | 33 | 10.1 | 30 | 7 | 40.5 | 42.8 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S3330T-28250 | 33 | 10.1 | 30 | 7 | 40.5 | 42.8 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S3330T-3501 | 33 | 10.1 | 30 | 7 | 40.5 | 42.8 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3330T-59750 | 33 | 10.1 | 30 | 7 | 39.5 | 42.5 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S3330T-5028 | 33 | 10.1 | 30 | 7 | 40.9 | 43.7 | 60° | 10 | 13 | 43 | 1.6/2.0 | 19.6 | 22.5 |
S3330T-52200 | 33 | 10.1 | 30 | 7 | 40.9 | 43.7 | 60° | 10 | 13 | 43 | 1.6/2.0 | 19.6 | 22.5 |
S3335T-27151 | 33 | 10.1 | 35 | 7 | 45.5 | 47.8 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3358T-3330 | 33 | 10.1 | 58 | 7 | 68 | 72 | 90° | 18 | 10 | 38 | 1.6 | 19.6 | 22.5 |
S3358T-53871 | 33 | 10.1 | 58 | 7 | 68 | 72 | 75° | 18 | 10 | 43 | 1.6 | 19.6 | 22.5 |
S3358T-6365 | 33 | 10.1 | 58 | 7 | 68 | 72 | 75° | 18 | 10 | 43 | 1.6 | 19.6 | 22.5 |
S3330T-28242 | 33 | 12.8 | 30 | 7 | 40.5 | 42.8 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S3350T-744 | 33 | 10.1 | 50 | 7 | 60.2 | 63 | 90° | 18 | 10 | 38 | 1.6 | 19.6 | 22.5 |
S3325T-699 | 33 | 10.1 | 25 | 7 | 36.2 | 39.3 | 90° | 10 | 13 | 38 | 2.0/1.6 | 19.6 | 22.5 |
S3325T-3817 | 33 | 10.1 | 25 | 7 | 36.2 | 39.3 | 90° | 10 | 13 | 38 | 2.0/1.6 | 19.6 | 22.5 |
S3330T-3817 | 33 | 12.1 | 30 | 7 | 40.5 | 42.8 | 60° | 10 | 13 | 43 | 1.6 | 19.6 | 22.5 |
S3330T-53981 | 33 | 12.8 | 30 | 7 | 40.5 | 42.8 | 70° | 10 | 13 | 38 | 1.6 | 19.6 | 22.5 |
S3330T-5441 | 33 | 10.1 | 30 | 7 | 40.9 | 43.7 | 60° | 10 | 13 | 43 | 1.6/2.0 | 19.6 | 22.5 |
S3325T-5060 | 33 | 10.1 | 25 | 7 | 36.8 | 39 | 70° | 10 | 13 | 38 | 1.6/2.0 | 19.6 | 22.5 |
