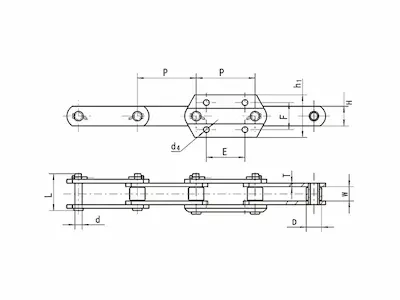

鏈號 Chain No. | 節距 Pitch P(mm) | 内節 内寛Inner width of inner link W (mm) | 滚子 直徑 Dia.of roller D (mm) | 鏈板 高度 Height of sidebar H (mm) | 鏈板 厚度 Thickness of sidebar T (mm) | 銷軸 長度 Length of pin L (mm) | 銷軸 直徑 Dla.of pind (mm) | 附板高度 Height of sidebarh1 (mm) | 抗拉强度 Tensile strength Q (kN) |
NP150 | 150 | 30 | 31.8 | 38.1 | 6.35 | 69 | 14.17 | 105 | 200 |
NP228.6 | 228.6 | 64 | 62 | 70 | 13 | 136 | 24.2 | 70 | 440 |

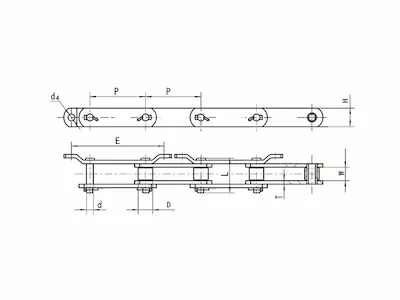

鍾號 Chain No. | d4 (mm) | E (mm) | F (mm) |
NP150 | 14 | 75 | 75 |
NP228.6 | 17 | 355.6 | - |

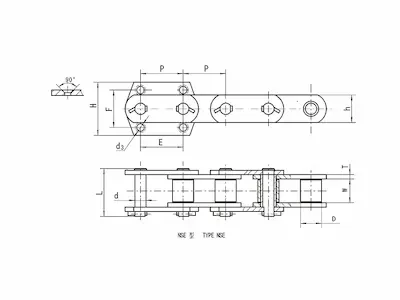

鏈號 Chain No. | 節距 Pitch P (mm) | 内節 内寬 Inner width of inner link W min(mm) | 滾子 直徑 Dia.of roller D (mm) | 鏈板 高度 Height of sidebar h (mm) | 鍾板 厚度Thickness of sidebar T (mm) | 銷軸 長度Length of pin L (mm) | 銷軸 直徑 Dia.of pind (mm) | 附件尺寸 Dimension of attachment | 抗拉 强度 Tensile strength Q (kN) | |||
H (mm) | d3 (mm) | E (mm) | F (mm) | |||||||||
NSE200 | 100 | 51.8 | 44.5 | 60 | 10 | 111.5 | 19.1 | 150 | 18 | 100 | 105 | 420 |
NSE300 | 100 | 57.6 | 48.5 | 75 | 7.5 | 120 | 22.23 | 150 | 18 | 100 | 105 | 520 |
NSE400 | 125 | 67.4 | 63.5 | 90 | 12 | 139.3 | 31.75 | 180 | 18 | 125 | 130 | 735 |
NSE500-1 | 125 | 75 | 70 | 100 | 16 | 170 | 35 | 180 | 18 | 125 | 130 | 980 |
NSE500-2 | 125 | 75 | 71.5 | 102 | 16 | 165 | 36 | 180 | 18 | 125 | 130 | 1200 |
NSE600H | 125 | 75 | 75 | 105 | 16 | 165 | 40 | 185 | 18 | 125 | 136 | 1260 |
NSE700 | 150 | 85 | 85 | 125 | 16 | 180 | 48 | 226 | 22 | 150 | 165 | 1470 |
