標準配件 (全系列共通) 尺寸

產品型號： CHC03075

描述

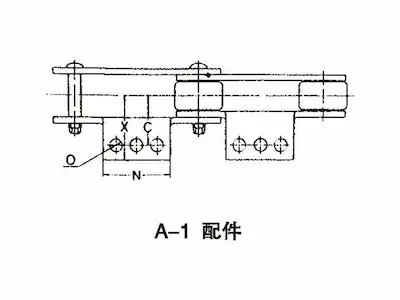

規格A

		P	S	c	2C	X	2X	N	T	O	使用螺栓	每1個附加重量
鏈條編號	滾子形式	P	S	c	2C	X	2X	N	T	O	使用螺栓	每1個附加重量
CHC03075 CHC03100	R-F-S	75 100	20	30	60	46	92	55 65	3.2	10	M8	0.05 0.06
CHC430	R-S	101.6	22	40	80	54	108	70	4.8(5.0)	12	M10	0.11
CHC05075 CHC05100 CHC05150	S R-F-S R-F-S	75 100 150	22	35	70	47	94	55 65 85	4.5	10	M8	0.03 0.08 0.1
CHC204	S	66.27	24	45	90	59	118	35	6.3(6.0)	12	M10	0.08
CHC450	R-F-S-M	101.6	28	50	100	64	128	70	6.3(6.0)	12	M10	0.18
CHC08150	R-F-S-M	150	28	50	100	64	128	90	6.3(6.0)	12	M10	0.22
CHC650	R-F-S-M	152.4	32	50	100	64	128	90	6.3(6.0)	12	M10	0.22
CHC10100 CHC10150	R-S-M R-F-S-M	100 150	28	50	100	65	130	70 90	6.3(6.0)	12	M10	0.16 0.2
CHC214	R-S-M	101.6	35	55	no	73	146	80	7.9	15	M12	0.28
CHC6205	R-F-S-M	152.4	38	60	120	79	158	100	7.9	15	M12	0.37
CHC12200 CHC12250	R-F-S-M R-F-S-M	200 250	38	60	120	79	158	120 165	7.9	15	M12	0.45 0.62
CHC212	R-S-M	152.4	45	65	130	83	166	100	9.5(10.0)	15	M12	0.49
CHC17200 CHC17250	R-F-S-M R-F-S-M	200 250	45	75	150	98	196	120 165	9.5(10.0)	15	M12	0.66 0.79

注：

縫環鏈片厚度的（）内，代表不銹鋼300系列，没有（）的全系列共通。

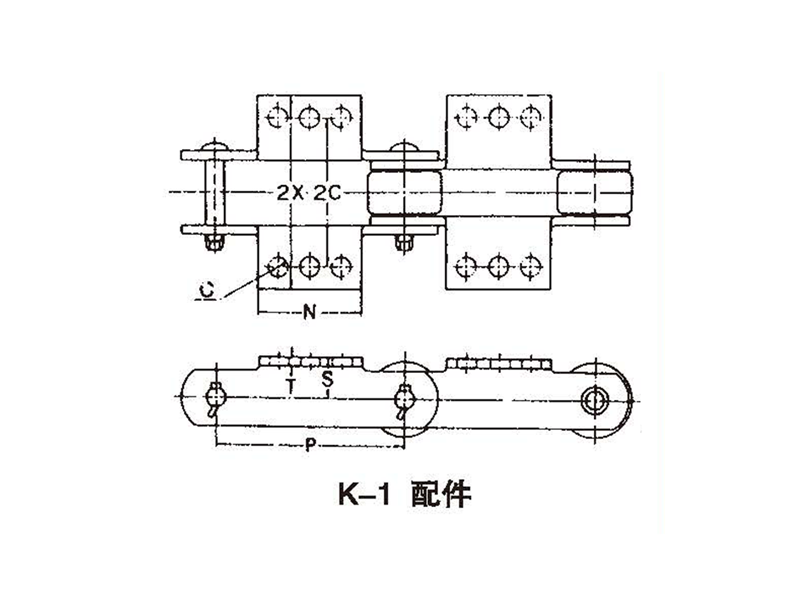

K-1附屬配件的話，附加重量請乘上2倍。
有時候會裝上葉片上有三個孔的配件，這時請使用中央的那1個孔。
[X][2X]尺寸是概略值，如果導軌右配件側面的話、請先洽詢。

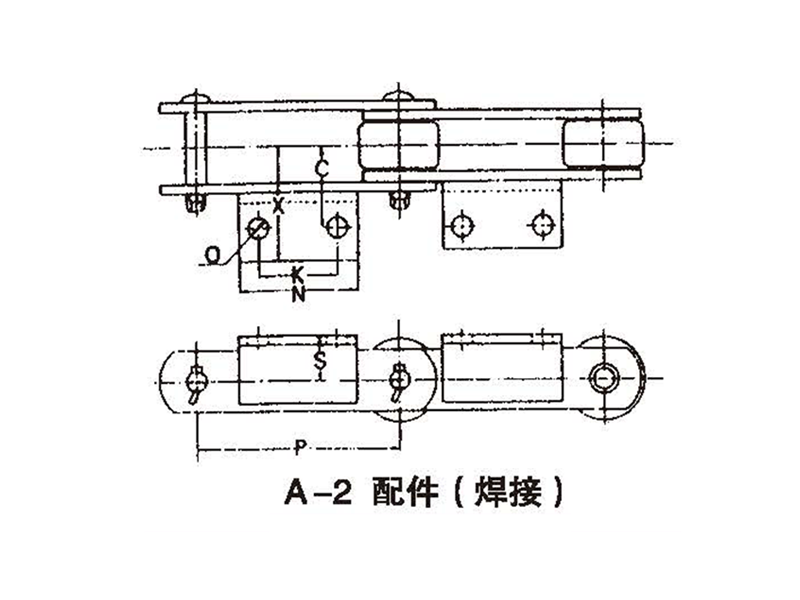

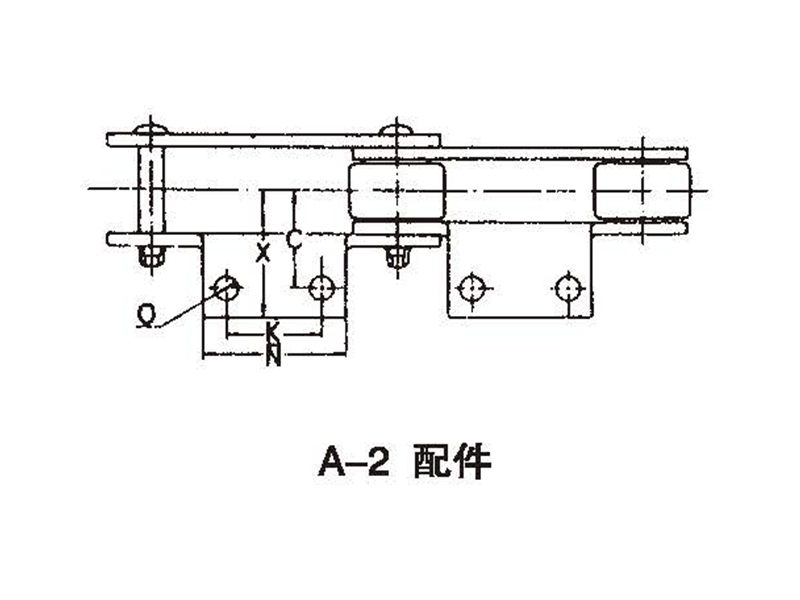

規格B

		P	S	c	2C	X	2X	N	K	T	O	使用螺栓	每1個附加重量
鏈條編號	滾子形式	P	S	c	2C	X	2X	N	K	T	O	使用螺栓	每1個附加重量
CHC03075 CHC03100	R-F-S R-F-S	75 100	20	30	60	46	92	55 65	30 40	3.2	10	M8	0.05 0.06
CHC430	R-S	101.6	22	40	80	54	108	70	40	4.8(5.0)	12	M10	0.11
CHC05075 CHC05100 CHC05150	R-F-S R-F-S R-F-S	75 100 150	22	35	70	47	94	55 65 85	30 40 60	4.5	10	M8	0.07 0.08 0.1
CHC450	R-F-S-M	101.6	28	50	100	64	128	35	40	6.3(6.0)	12	M10	0.18
CHC08150	R-F-S-M	150	28	50	100	64	128	90	60	6.3(6.0)	12	MIO	0.22
CHC650	R-F-S-M	152.4	32	50	100	64	128	90	60	6.3(6.0)	12	MIO	0.22
CHC10100 CHC10150	R-S-M R-F-S-M	100 150	28	50	100	65	130	70 90	40 60	6.3(6.0)	12	MIO	0.16 0.2
CHC214	R-S-M	101.6	35	55	110	73	146	80	40	7.9	15	M12	0.28
CHC205	S	78.11	35	60	120	75	150	65	30	7.9	12	MIO	0.23
CHC6205	R-F-S-M	152.4	38	60	120	79	158	100	60	7.9	15	M12	0.37
CHC12200 CHC12250	R-F-S-M R-F-S-M	200 250	38	60	120	79	158	120 170	80 125	7.9	15	M12	0.45 0.62
CHC212	R-S-M	152.4	45	46	130	83	166	100	60	9.5(10.0)	15	M12	0.49
CHC17200 CHC17250	R-F-S-M R-F-S-M	200 250	45	75	150	98	196	120 170	80 125	9.5(10.0)	15	M12	0.66 0.79

注:

縫環縫片厚度的（）内，代表不銹鋼300系列，没有（）的全系列共通。

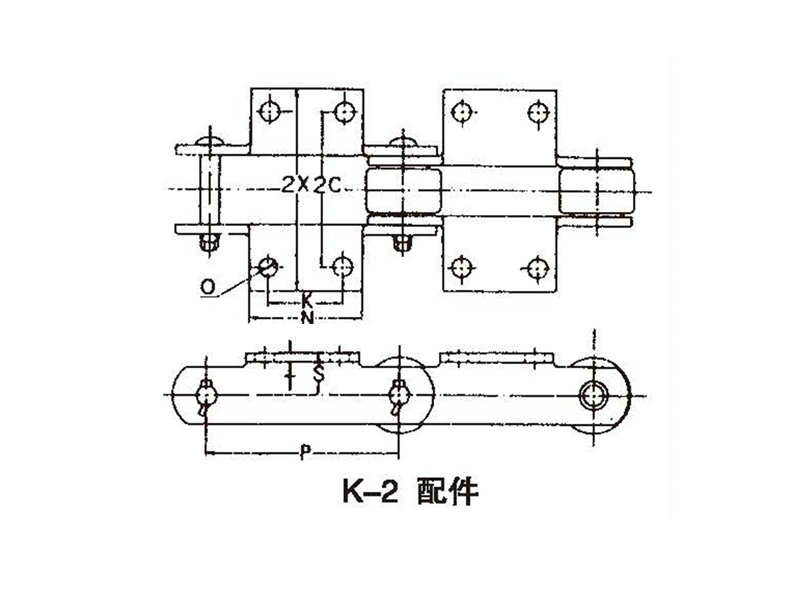

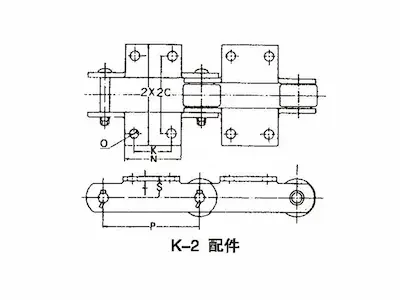

K-2附屬配件的話，附加重量請乘上2倍。
[X][2X]尺寸是概略值，如果導軌右配件側面的話、請先洽詢。

規格C

		P	S	C	X	K	N	O	使用角鋼	使用螺栓	每1個附加重量
鏈條編號	滾子形式	P	S	C	X	K	N	O	使用角鋼	使用螺栓	每1個附加重量
CHC17300	R-F-S-M	300	45	75	110.5	180	220	15	L65x65x6	M12	1.34
CHC26300	R-F-S-M	300	55	80	123.5	180	220	15	L75x75x9	M12	2.22
CHC60300	R-F-N	300	90	115	165	no	170	24	L100xl00xl3	M20	3.3
CHC90350 CHC90400	N R-F-N	350 400	100	140	210	100 150	180 230	28	L130xl30xl5	M24	5.2 6.6
CHC20400	R-N	400	120	150	220	120	200	28	L130xl30xl5	M24	5.8

注：

不銹鋼系列的尺寸不同，因此請事先洽詢。
[X][2X]尺寸是概略值，如果導軌右配件側面的話、請先洽詢。

規格D

		P	S	C	X	K	N	O	使用角鋼	使用螺栓	每1個附加重量
鏈條編號	滚子形式	P	S	C	X	K	N	O	使用角鋼	使用螺栓	每1個附加重量
CHC 26450	R-F-S-M	450	55	80	123.5	140	320	15	L75x75x9	M12	3.26
CHC 36450 CHC 36600	R-F-S-M R-F-S-M	450 600	70	100	160	140 180	330 410	19	LlOOxlOOxlO	M16	5.07 6.26
CHC 52450 CHC 52600	R-F R-F	450 600	80	120	171.4	140 180	330 410	24	L100xl00xl3	M20	6.3 7.8
CHC 60350 CHC 60400	R-F-N R-F-N	350 400	90	115	165	80 100	220 260	24	L100xl00xl3	M20	4.2 6
CHC 90500	R-F-N	500	100	140	210	130	340	28	L130xl30xl5	M24	9.8
CHC120600	R-F-N	600	120	150	220	160	400	28	L130xl30xl5	M24	11.5

注：

不銹鋼系列的角鋼尺寸不同，因此請事先洽詢。
[X][2X]尺寸是概略值，如果導軌右配件側面的話、請先洽詢。

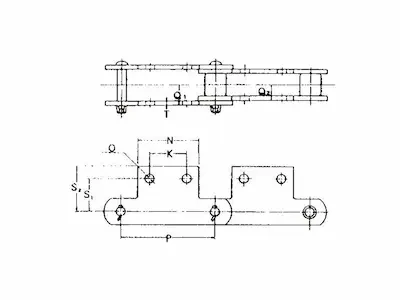

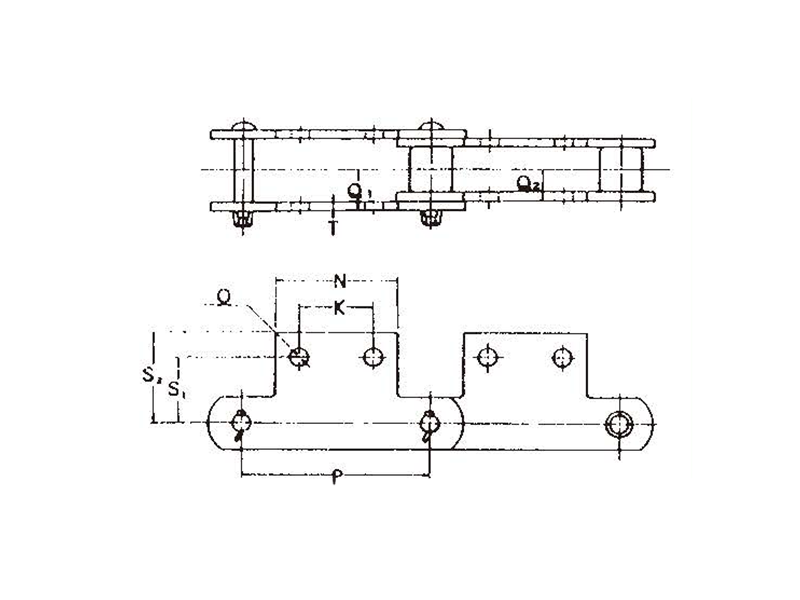

規格E

		P	S1	S2	Qi	Q2	K	N	T	O	使用螺栓	每1個附加重量
鏈條編號	滚子形式	P	S1	S2	Qi	Q2	K	N	T	O	使用螺栓	每1個附加重量
CHC 03075 CHC 03100	R-S R-S	75 100	33	49	15.5	11.5	30 40	55 65	3.2	10	M8	0.05 0.06
CHC 430	R-S	101.6	37.6	51.6	22(22.5)	16(16.5)	40	70	4.8(5.0)	12	M10	0.11
CHC 05100 CHC 05150	R-S R-S	100 150	33.4	50.7	21	15.5	40 60	65 85	4.5	10	M8	0.08 0.1
CHC 450	R-S-W	101.6	47.6	60.7	27(26.5)	20(19.5)	40	70	6.3(6.0)	12	M10	0.18
CHC 08150	R-S-W	150	46.1	60.7	27(26.5)	20(19.5)	60	90	6.3(6.0)	12	M10	0.22
CHC 650	R-S-W	152.4	50	63	28.5(28)	21.5(21)	60	90	6.3(6.0)	12	M10	0.22
CHC 10100 CHC 10150	R-S-W R-S-W	100 150	46.1	63	285.(28)	21.5(21)	40 60	70 90	6.3(6.0)	12	M10	0.16 0.2
CHC 214	R-S-W	101.6	50	70	32.5	23.5	40	80	7.9	15	M12	0.28
CHC 6205	R-S-W	152.4	55	75.7	35.5	26.5	60	100	7.9	15	M12	0.37
CHC 12200 CHC 12250	R-S-W R-S-W	200 250	55	75.7	35.5	26.5	80 125	120 170	7.9	15	M12	0.45 0.62
CHC 212	R-S-W	152.4	152.4	60	38(39.5)	28(28.5)	60	100	9.5(10.0)	15	M12	0.49

注：

()内代表不銹鋼300系列，没有()的表示全系列共通。
SK-2附件的話,附加重量請乘上2倍。

規格F

		P	K	T	Qi	Q2	A	O	安裝螺栓限長		使用螺栓
鏈條編號	滾子形式	P	K	T	Qi	Q2	A	O	銷鏈環	滾子鏈環	使用螺栓
CHC 05100 CHC 05150	R-S R-F-S	100 150	40 60	4.5	21	15.5	15	10	36	26	M8
CHC 650	R-F-S-M	152.4	60	6.3(6)	28.5(28)	21.5(21)	20	12	49	35	M10
CHC 10100 CHC 10150	S-M R-F-S-M	100 150	30 60	6.3(6)	28.5(28)	21.5(21)	20	12	49	35	M10
CHC 6205	R-F-S-M	152.4	50	7.9	35.5	26.5	26	15	63	45	M12
CHC 12200 CHC 12250	R-F-S-M R-F-S-M	200 250	80 125	7.9	35.5	26.5	26	15	63	45	M12
CHC17200 CHC 17250 CHC 17300	R-F-S-M R-F-S-M R-F-S-M	200 250 300	70 110 150	9.5(10.0)	45.5(46.5)	35(35.5)	26	15	81	61	M12
CHC 26300 CHC 26450	R-F-S-M R-F-S-M	300 450	140 220	9.5(10.0)	48(49)	38(38.5)	26	15	88	67	M12
CHC 36450 CHC 36600	R-F-S-M R-F-S-M	450 600	220 300	12.7	59.5	46	32	19	105	75	M16
CHC 52450 CHC 52600	R-F-S R-F-S	450 600	200 300	16	71.5	45.5	38	24	125	90	M20

注：

()内代表不銹鋼300系列，没有()的表示全系列共通。

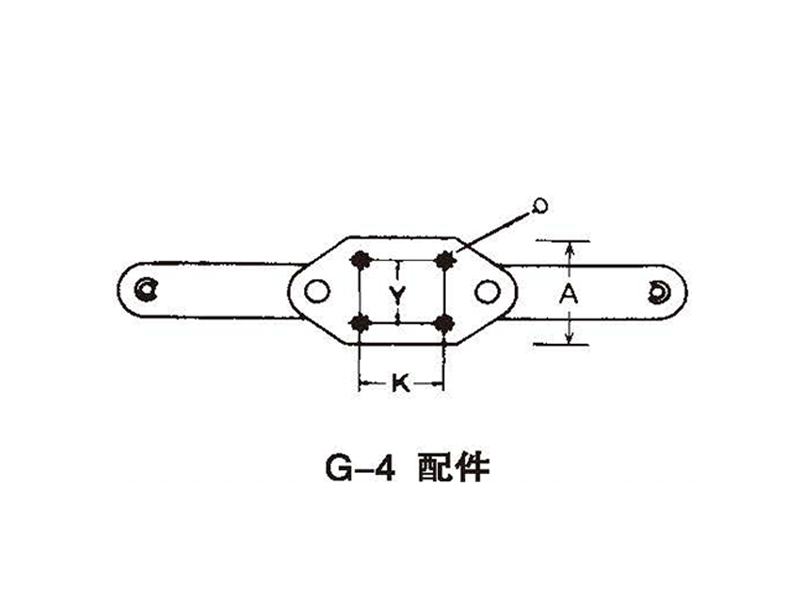

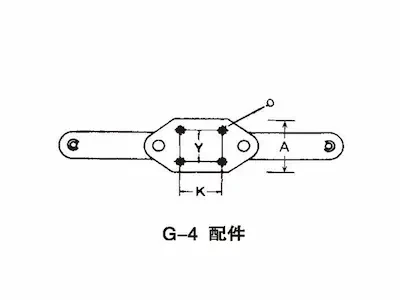

規格G

鏈條編號 RF-	配件尺寸
鏈條編號 RF-	K	Y	O	A
CHC10150-S	75	70	12	110
CHC 6205-S	75	70	15	110
CHC 12000-S	100	70	15	no
CHC 1 7200-S	100	80	15	120
CHC26250-S	140	100	15	150
CHC26300-S	180	100	15	150
CHC 650-S	75	70	12	no
CHC26200-S	100	80	15	120
CHC36250-S	140	100	19	150
CHC36300-S	180	100	19	150
