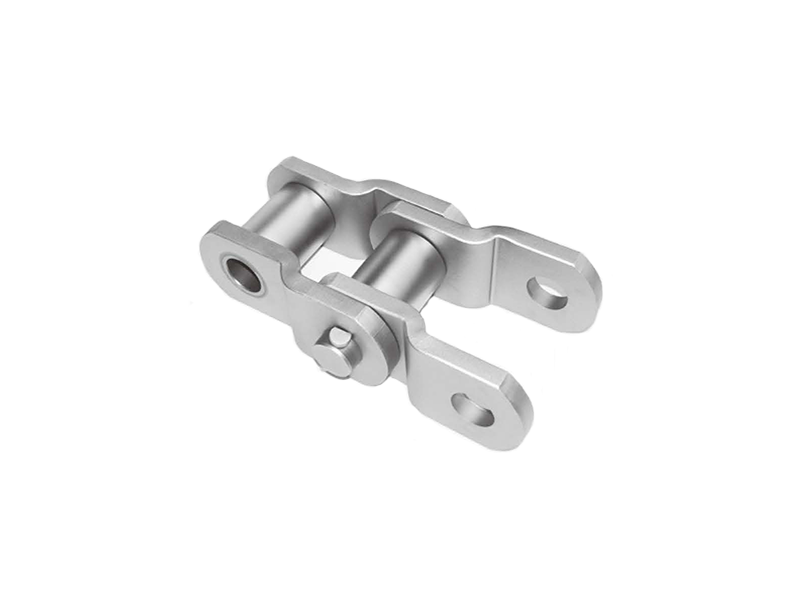

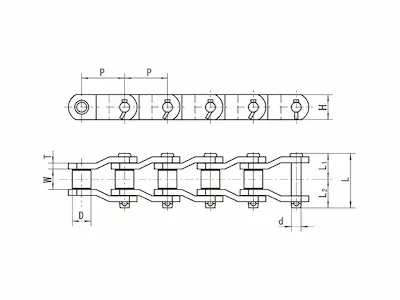

鏈號 Chain No. | 節距 Pitch P mm | 窄端 内寛 Inside width at narrow end W(min) mm | 滚子外徑 Roller diameter D(max) mm | 鏈板 Plate | 銷軸 Pin | 最小抗 拉强度 Ultimate tensile strength Q(min) kN | 每米净重 weight per meter q kg/m | ||||
H mm | T mm | d mm | L mm | L1 mm | L2 mm | ||||||
2010 | 63.5 | 38.1 | 31.75 | 47.8 | 7.9 | 15.9 | 89 | 41.9 | 46.2 | 254 | 13.1 |
2512 | 77.9 | 39.6 | 41.28 | 57 | 9.5 | 19.05 | 150 | 46.1 | 53.5 | 300 | 18.1 |
2814 | 88.9 | 36.6 | 44.45 | 58 | 12.7 | 22.23 | 117.6 | 53.6 | 62 | 516 | 25.3 |
3315 | 103.45 | 49.3 | 45.24 | 63.5 | 14.2 | 23.85 | 130 | 62.9 | 71.4 | 560 | 27.8 |
3618 | 114.3 | 52.3 | 57.15 | 79.2 | 14.3 | 27.17 | 138 | 63.8 | 72.2 | 760 | 38.1 |
4020 | 127 | 69.9 | 63.5 | 88.9 | 15.7 | 31.78 | 185.7 | 78.5 | 84.5 | 1156 | 51.3 |
4824 | 152.4 | 74.6 | 76.2 | 101.6 | 19.05 | 37.9 | 182.2 | 85.2 | 97 | 1400 | 69.1 |

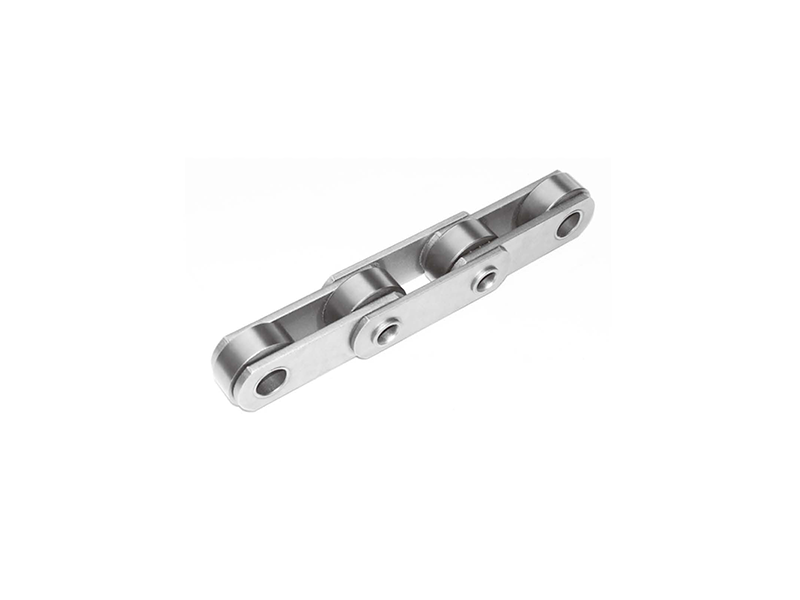

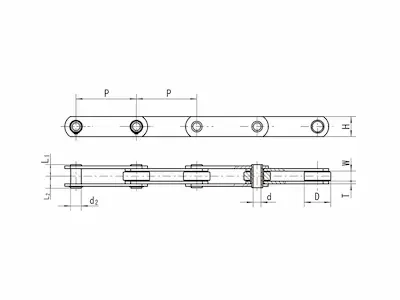

鏈號 Chain No. | 節距 Pitch P mm | 内節 内寬 Width between inner plates W(min) mm | 滚子外徑 Roller diameter D(max) mm | 銷軸 Pin | 鏈板 Plate | 最小抗 拉强度 Ultimate tensile strength Q(min) kN | 許用 工作 載荷 Rated working load kN | 每米 净重 Weight per meter q kg/m | ||||
d(mln) mm | d2 mm | L1 mm | L2 mm | H mm | t/T mm | |||||||
HC120030 | 76.2 | 19 | 47.6 | 13.2 | 19.05 | 23.1 | 23.9 | 38.1 | 3.8/5.1 | 54 | 3.8 | 7.46 |
HC240040 | 101.6 | 25.4 | 66.7 | 19.56 | 26.92 | 31.5 | 32 | 50.8 | 6.5/7.8 | 54 | 8.7 | 14.28 |
HC240060 | 152.4 | 25.4 | 66.7 | 19.56 | 26.92 | 31.5 | 32 | 50.8 | 6.5/7.8 | 124.5 | 8.7 | 12.05 |
DC180060HP | 152.4 | 19.05 | 47.6 | 13.2 | 19.05 | 23.1 | 23.9 | 39 | 5.08 | 66.6 | 5.5 | 5.35 |
JH4P18HP | 101.6 | 19.1 | 47.6 | 13.2 | 19.05 | 23.1 | 23.9 | 39 | 5.08 | 66.6 | 5.5 | 8.03 |
HB80 | 80 | 20 | 50 | 18.5 | 24 | 22 | 23.5 | 40 | 5.0/4.0 | 79 | 6.3 | 6.81 |
HP100 | 100 | 22 | 45 | 12 | 16 | 22.5 | 23.5 | 35 | 5 | 75 | 6 | 6.2 |
HP100F1 | 100 | 22 | 45 | 12 | 18 | 23 | 24.2 | 35 | 5 | 75 | 6 | 6.15 |
