大型輸送鏈條

產品型號： CHC3075

描述

規格

		普通系列平均斷裂强度(kgf)	節距 P	輥子尺寸									輥子鏈環内寬 W

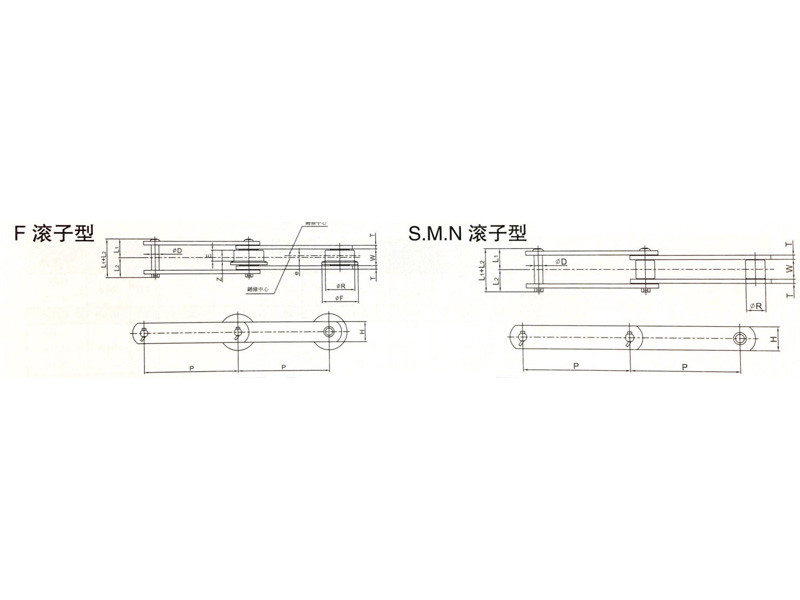

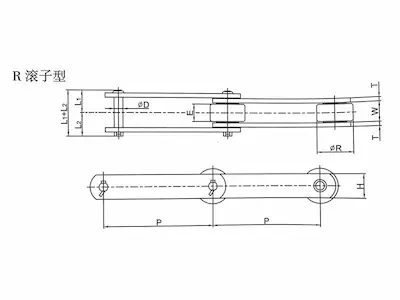

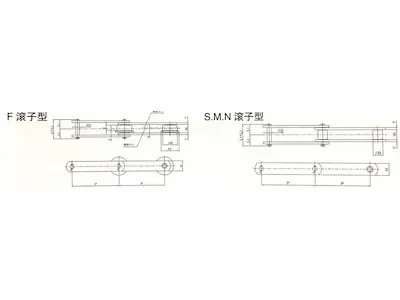

鏈條編號	輥子形式			R 輥子		F 輥子					S 輥子	MN 輥子
				直徑 R	輥子寬 E	直徑 R	凸緣直徑 F	輥子寬 E	偏芯 e	Z	直徑 R	直徑 R
CHC03075	R- F-S	3,000	75	31.8	15.5	31.8	42	12	1.8	4.3	15.9	-	16.1
CHC03100	R- F-S		100
CHC430	RS	5,500	101.6	3&1	19	-	-	-	-	-	20.1	-	22.6
CHC05075	S	7,000	75	40	19	40	50	14	2.5	4.5	22.2	-	22
CHC05100	R- F-S		100
CHC05150	R- F-S		150
CHC204	S	8,000	66.27								22.2	-	27
CHC450	R-F-S'M	8,000	101.6	44.5	23	44.5	55	18	2.5	6.5	22.2		27
CHC08150	R-F-S-M	8,000	150	44.5	23	44.5	55	18	2.5	6.5	22.2	25.4	27
CHC650	R-F-S-M	8,000	152.4	50.8	26	50.8	65	20	3	7	25.8	31.8	30.2
CHC10100	R-F-S-M	11,500	100	50.8	27	50.8	65	20	3	7	29	31.8	30
CHC10150	R-F-S-M		150
CHC214	R-F-S-M	13,000	101.6	44.5	27	-	-	-	-	-	31.8	34.9	31.6
CHC205	S	13,000	78.11								31.8	-	37.1
CHC6205	R-F-S-M	19,000	152.4	57.2	32	57.2	70	25	3.5	9	34.9	38.1	37.1
CHC12200	R-F-S-M	19,000	200	65	32	65	80	24	4	8	34.9	38.1	37.1
CHC12250	R-F-S-M		250
CHC212	RS-M	25,000	152.4	69.9	32.5	-	-	-	-	-	40.1	44.4	37.1
CHC17200	R-F-S-M	25,000	200	80	44	80	100	34	5	12	40.1	44.5	51.4
CHC17250	R-F-S-M		250
CHC17300	R-F-S-M		300
CHC26200	SM	32,000	200								44.5	50.8	57.2
CHC26250	R-F-S-M		250
CHC26300	R-F-S-M		300
CHC26450	R-F-S-M		450	100	50	100	125	38	6	13
CHC36250	SM	48,500	250								50.8	57.2	66.7
CHC36300	R-F-S-M		300
CHC36450	R-F-S-M		450
CHC36600	R-F-S-M		600	125	56	125	150	42	7	14
CHC52300	R- F-S	51,000	300	140	65	140	170	49	8	16.5	57.2	-	77
CHC52450	R- F-S		450
CHC52600	R- F-S		600
CHC60300	R- F- N	51,000	300	140	68	140	170	49	8	16.5	-	70	77
CHC60350	R- F- N		350
CHC60400	R- F* N		400
CHC90350	N	80,500	350								-	85	88
CHC90400	R- F* N		400
CHC90500	R- F- N		500	170	76	170	205	56	10	18
CHC120400	R- N	113,000	400	200	87	200	240	64	11.5	20.5	-	100	100
CHC120600	R- F- N		600

注：1.鏈環鏈片厚度T的＜＞内代表不銹鋼300系列，没＜＞的表示全系列共通。

	鏈環鏈片		銷				約重(kgf/m)				有無標準配件
鏈條編號	寬度 H	厚度 T	直徑 D	L1+L2	L1	L2	R 輥子	F 輥子	S 輥子	MN 輥子	A-1 K-1	A-2 K-2	A-2 焊接	A-3 焊接	SA-2 SK-2	G-2	G-4
CHC03075	22	3.2	8	38	18	20	2.7	2.8	1.9		R-F-S	RFS			RS
CHC03100	22	3.2	8	38	18	20	2.3	2.4	1.7		R-F-S	RFS			RS
CHC430	25.4	4.8<5.0>	9.7	55	25.5	29.5	4.3		3		RS	RS			RS
CHC05075	32	4.5	11.3	53.5	25	2&5	5	5.2	4.2		S	S
CHC05100							4.1	4.2	3.7		R-F-S	R-FS			RS	RS*1
CHC05150									3.2		R-F-S	RFS			RS	RF-S
CHC204	28.6	6.3<6.0>	11.3	65.5	31	34.5			5.6		S	S
CHC450	28.6	6.3<6.0>	11.3	65.5	31	34.5	6.8	7.2	4.6	4.9	R • F • S' M	R • F • S' M			RSM
CHC08150	28.6	6.3<6.0>	11.3	65.5	31	34.5	5.5	5.6	4	4.2	R • F • S' M	R-FSM			R-SM
CHC650	38.1	6.3<6.0>	11.3	69	32.5	36.5	7.7	8	6	6.4	R • F • S' M	R • F • S' M			RSM	R-FSM	SM
CHC10100	38.1	6.3<6.0>	14.5	69	33	36	9.8	8.1	6.8	7.1	R-S-M	RSM			RSM	SM * 2
CHC10150	38.1	6.3<6.0>	14.5	69	33	36	7.9	8.1	5.9	6.1	R • F • S' M	R • F • S' M			RSM	R • F • S* M	S-M
CHC214	38.1	7.9	15.9	77.5	37.5	40	10.4		8.7	9.1	R-S-M	RSM			RSM
CHC205	38.1	7.9	15.9	83.5	40.5	43			10.4			S
CHC6205	44.5	7.9	15.9	83.5	40.5	43	12.1	12.4	9.3	9.6	R • F • S' M	R • F • S' M			R-SM	R • F * S' M	S-M
CHC12200	44.5	7.9	15.9	83.5	40.5	43	11.4	11.9	8.4	8.7	R • F • S' M	R-F-SM			R-SM	R • F • S* M	S-M
CHC12250	44.5	7.9	15.9	83.5	40.5	43	10.3	10.6	7.8	8	R • F • S' M	R • F • S' M			RSM	R-FSM
CHC212	50.8	9.5<10>	19.1	95.5	44.5	51	17.1		12.6	13.1	R-S-M	RSM			RSM
CHC17200	50.8	9.5<10>	19.1	109.5	51.5	58	18.8	19.8	12	12.6	R • F • S' M	R-FSM				R • F • S* M	S-M
CHC17250							16.5	17.3	11.1	11.6	R • F • S- M	R-FSM				RFSM	SM
CHC17300							15	15.7	10.5	10.9			R • F • S* M			R • F • S* M
CHC26200	63.5	9.5<10>	22.2	116.5	55.5	61	25.3	26.2	16	17							S-M
CHC26250							22.3	23.6	14.7	15.5							s-m 5
CHC26300							18	18.9	13.8	14.5			RFSM			RFSM	SM
CHC26450									12.4	12.9				R-FSM		R • F • S- M
CHC36250	76.2	12.7	25.4	146	68	78	39	40.1	24.4	25.5							SM
CHC36300							30.7	31.9	22.9	23.8							S-M?
CHC36450							26.9	27.8	20.2	20.8				R • F • S* M		R • F • S* M
CHC36600									19	19.5				R-F-SM		R-F-SM
CHC52300	76.2	16	31.8	172	82	90	4&8	52.5	29.7
CHC52450							37.5	39.3	26.2					RF		RFS
CHC52600							32.9	34.3	24.4					R-F		RF-S
CHC60300	90	12.7	35	160.5	77	83.5	52.4	55.1		31			R-F-N
CHC60350							47.2	49.5		28.8				R-F-N
CHC60400							43.8	45.8		27.7				R-F-N
CHC90350	110	16	42	189.5	89.5	100	66.9	71.6		42.4			N
CHC90400							59	62.8		40.8			R-F-N
CHC90500										38.1				R-F-N
CHC120400	130	19	50	218.5	105.5	113	105.7	88		63.9			RN
CHC120600	130	19	50	218.5	105.5	113	83.3	88		55.4				R-F-N

注：有無配件項中

R.F.S.M.N代表標準配件輾子形式。
空白是訂購生産品。

※1.3.4.的F輻子和※2.的R輾子，以及NI記號者不可能制作。
