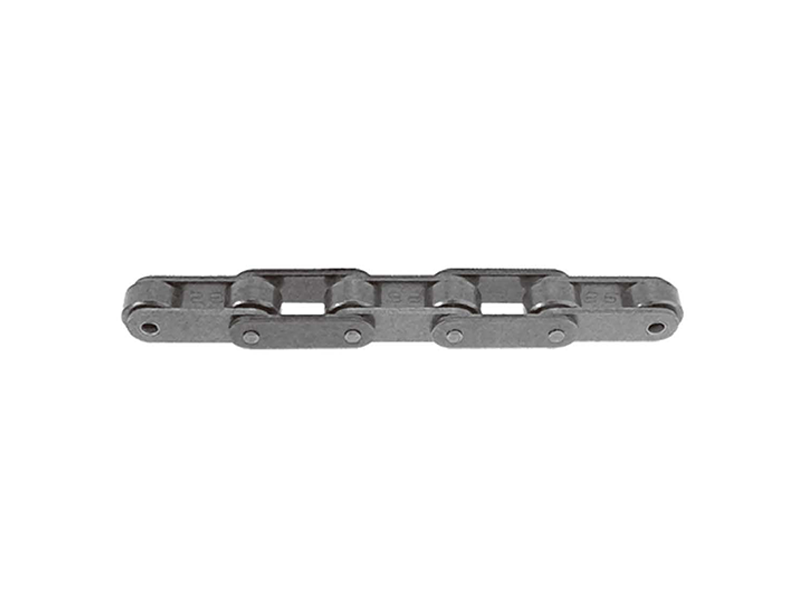

加重型雙節距輸送滾子鏈

產品型號： C212AH

描述

規格

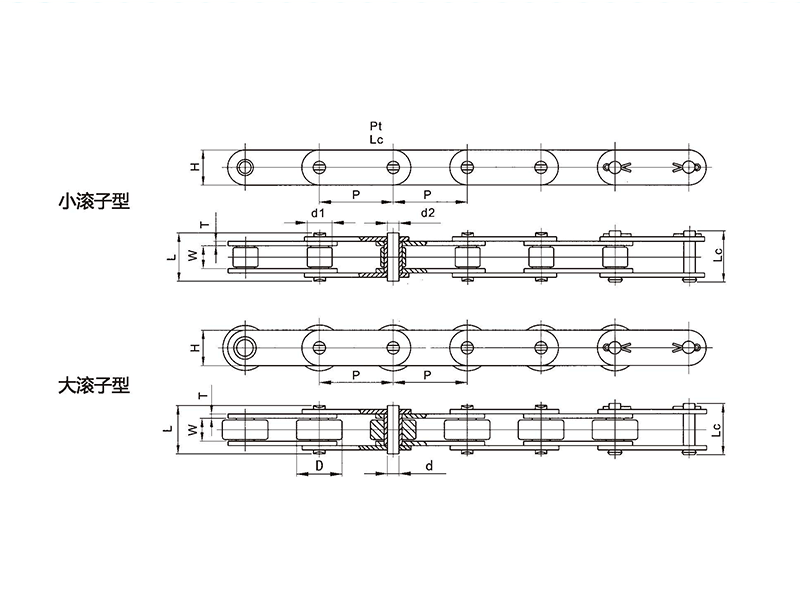

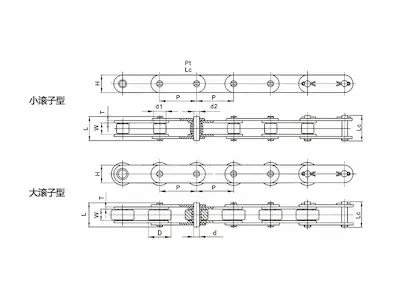

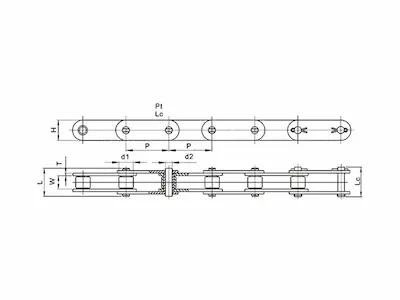

ISO 鏈號	ANSI 鏈號	CHC 鍵號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度		鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	工作載荷
			P	W	D	d	L	Lc	H	T	min		max
			P	min	max	max	max	max	max	T	min		max
			mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf
C212AH	C2060H	C2060H	38.1	12.58	11.91	5.96	30.2	34.8	18	3.2	3830	4400	640
C212AHL	C2062H	C2062H	38.1	12.58	22.23	5.96	30.2	34.8	18	3.2	3830	4400	640
C216AH	C2080H	C2080H	50.8	15.75	15.88	7.94	37.4	42.8	24.1	4	6820	8000	1100
C216AHL	C2082H	C2082H	50.8	15.75	28.58	7.94	37.4	42.8	24.1	4	6820	8000	1100
C220H	C2100H	C2100H	63.5	18.9	19.05	9.54	44.5	50.6	30.1	4.8	10650	12500	1900
C220AHL	C2102H	C2102H	63.5	18.9	39.67	9.54	44.5	50.6	30.1	4.8	10650	12500	1900
C224AH	C2120H	C2120H	76.2	25.23	22.23	11.11	55	61.6	36.2	5.6	15320	17500	2550
C224AHL	C2122H	C2122H	76.2	25.23	44.45	11.11	55	61.6	36.2	5,6	15320	17500	2550
C232AH	C2160H	C2160H	101.6	31.55	28.58	14.29	69.4	77.3	48.2	7.1	27240	29500	4300
C232AHL	C2162H	C2162H	101.6	31.55	57.15	14.29	69.4	77.3	48.2	7.1	27240	29500	4300
