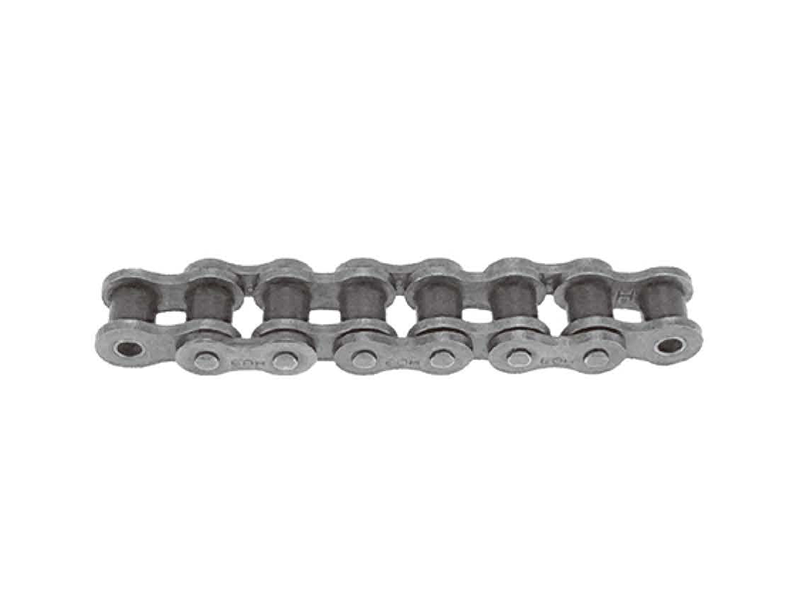

加重型短節距滾子鏈

產品型號： 08AH

描述

規格

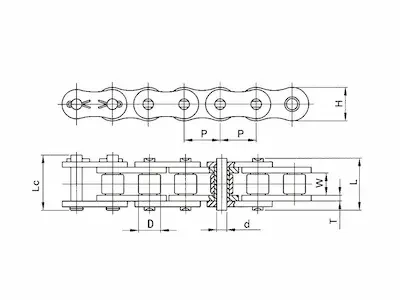

ISO 鏈號	ANSI 鏈號	CHC 鏈號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度		鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	工作載荷	排距
			p	w	D	d	L	Lc	H	T	min		max	Pt
			p	min	max	max	max	max	max	T	min		max	Pt
			mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf	mm
08AH	40H	40H	12.7	7.85	7.92	3.98	19	20.1	12	2	1700	2100	400	/
10AH	50H	50H	15.875	9.4	10.16	5.09	21.8	23.7	15	2.4	2670	3300	670	/
12AH	60H	60H	19.05	12.58	11.91	5.96	30.2	34.8	18	3.2	3830	4650	980	/
16AH	80H	80H	25.4	15.75	15.87	7.94	37.4	42.8	24.1	4	8000	9400	1700	/
20AH	100H	100H	31.75	18.9	19.05	9.54	44.5	50.6	30.1	4.8	10650	13700	2500	/
24AH	120H	120H	38.1	25.23	22.22	11.11	55	61.6	36.2	5.6	15320	19000	3350	/
28AH	140H	140H	44.45	25.23	25.4	12.71	59	66.4	42.2	6.4	20850	23000	4400	/
32AH	160H	160H	50.8	31.55	28.57	14.29	69.4	77.3	48.2	7.1	27240	31000	5750	/
36AH	180H	180H	57.15	35.49	35.71	17.46	77.3	86.4	54.3	7.9	30040	34500	6600	/
40AH	200H	200H	63.5	37.85	39.67	19.85	87.1	97.3	60.3	9.5	42550	49000	7750	/
48AH	240H	240H	76.2	47.35	47.62	23.81	111.4	121.9	72.4	12.7	63730	71000	10600	/
12AH-2	60H-2	60H-2	19.05	12.58	11.91	5.96	56.3	60.9	18	3.2	7660	9300	1650	26.11
16AH-2	80H-2	80H-2	25.4	15.75	15.87	7.94	70	75.4	24,1	4	16000	18800	2800	32.59
20AH-2	100H-2	100H-2	31.75	18.9	19.05	9.54	83.6	89.7	30.1	4.8	21300	27400	4250	39.09
24AH-2	120H-2	120H-2	38.1	25.23	22.22	11.11	103.9	110.5	36.2	5.6	30640	38000	5650	48.87
28AH-2	140H-2	140H-2	44.45	25.23	25.4	12.71	111.2	118.6	42.2	6.4	41700	46000	7400	52.2
32AH-2	160H-2	160H-2	50.8	31.55	28.57	14.29	131.3	139.2	48.2	7.1	54480	62000	9600	61.9
36AH-2	180H-2	180H-2	57.15	35.49	35.71	17.46	146.5	155.6	54.3	7.9	60080	69000	11000	69.16
40AH-2	200H-2	200H-2	63.5	37.85	39.67	19.86	165.4	175.6	60.3	9.5	85100	98000	12850	78.31
48AH-2	240H-2	240H-2	76.2	47.35	47.62	23.81	212.6	223.1	72.4	12.7	127460	142000	17700	101.22
