傳動鏈輪CHC-40

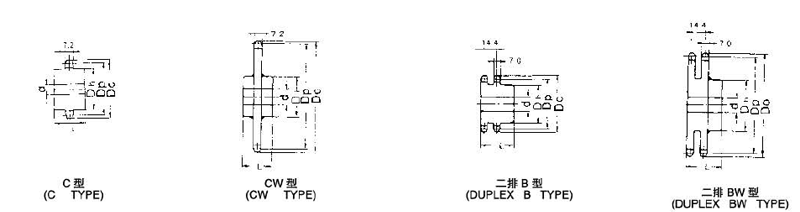

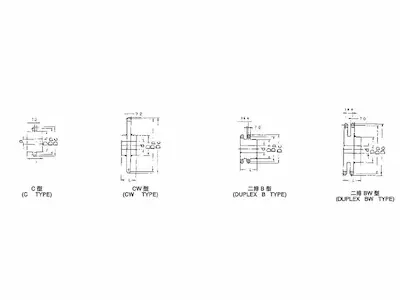

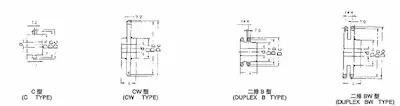

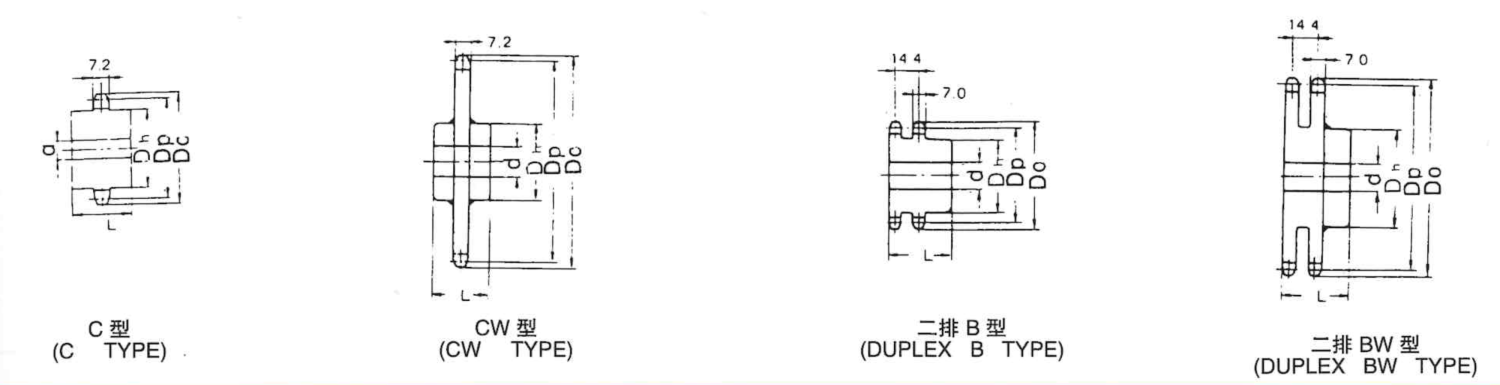

齒數 NO OF TEETH	C型 CW型						2排B型  2排BW型
	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
	最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
9	10	13	22	35		S45C						S45C
10	10	16	26	35			13	15	28	40	0.24
11	10	18	30	35			13	18	30	40	0.27
12	10	21	35	35			14	22	35	40	0.34
13	10	23	39	35			14	24	39	40	0.39
14	13	26	43	35			14	26	43	40	0.47
15	13	28	47	35			14	28	47	40	0.56
16	13	30	50	35			14	30	50	40	0.65
17	13	32	54	35			14	32	54	40	0.75
18	13	35	58	35			14	35	59	40	0.85
19	13	37	62	35			14	38	63	40	0.98
20	13	40	66	35			14	40	67	40	1.30
21	13	42	70	35			14	40	68	45	1.40
22	13	44	74	35			14	45	72	45	1.60
23	13	47	78	35			14	45	76	45	1.70
24	15	48	80	35			14	50	80	45	1.90
25	15	54	90	35			18	54	84	45	2.10
26	15	54	90	35			18	54	88	45	2.30
27	15	57	95	35			18	60	90	45	2.60
28	15	57	95	35			18	60	90	45	2.80
29	15	57	95	35			18	60	90	45	2.90
30	15	60	100	35			18	60	90	45	3.00
31	15	60	100	35			18	60	90	50	3.01
32	15	60	100	35			23	60	90	50	3.00
33	15	60	100	35			23	60	90	50	3.10
34	15	60	100	35			23	60	90	50	3.10
35	15	60	100	35			23	60	90	50	3.10
36	17	45	73	40	1.85	CW型 Q235A (CW TYPE SS41)	23	60	90	50	3.40
38	17	45	73	40	1.96		23	60	90	50	3.50
40	17	45	73	40	2.09		23	65	90	50	3.60
42	17	45	73	40	2.20		23	65	93	50	4.50	BW型 Q235A (BW TYPE SS41)
45	17	45	78	45	2.34		23	65	93	50	4.60
48	17	45	78	45	2.53		23	65	93	50	5.60
50	17	45	78	45	2.67		23	65	93	50	5.90
54	17	48	83	55	2.99		23	65	93	50	6.91
60	17	48	83	55	3.53		23	65	93	50	8.20
65	17	48	83	55	4.00		23	65	93	50	9.50
70	19	48	83	55	4.77		23	65	93	50	10.90
75	19	48	83	55	5.31		23	65	108	50	12.50
80	19	48	83	55	5.92		23	65	108	50	13.90
85	19	48	83	55	6.55
90	19	48	83	55	7.16





齒數 NO OF TEETH	2排新B型
	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
	最小 MIN	最大 MAX	直徑 Dh	長度 L
9						S45C
10	13	15	28	35	0.20
11	13	18	30	35	0.25
12	14	19	35	35	0.35
13	14	22	39	35	0.40
14	14	24	43	35	0.45
15	14	28	47	35	0.60
16	14	30	50	35	0.65
17	14	32	54	35	0.80
18	14	35	59	35	0.85
19	14	42	63	35	0.91
20	14	45	67	40	1.25
21	14	45	68	40	1.35
22	14	47	72	40	1.45
23	14	50	76	40	1.65
24	14	50	80	40	1.80
25	18	50	84	40	1.95
26	18	55	88	40	2.15
27	18	55	90	40	2.35
28	18	60	90	40	2.50
29	18	65	90	40	2.55
30	18	65	90	40	3.27
31	18	65	90	40	3.32
32	23	65	90	50	3.44
33	23	65	90	50	3.49
34	23	65	90	50	3.54
35	23	65	90	50	3.74
36	23	65	90	50	3.84
38	23	65	90	50	3.99
40	23	65	90	50	4.19
42	23	66	98	50	4.39	SS41
45	23	66	98	50	4.69
48	23	66	98	50	5.04
50	23	66	98	50	5.55
54	23	66	98	50	5.94
60	23	70	108	50	7.44
65	23	70	108	50	8.19
70	23	70	108	50	9.74
75	23	70	108	50	10.8
80	23	70	108	50	13.4
