傳動鏈輪CHC-200

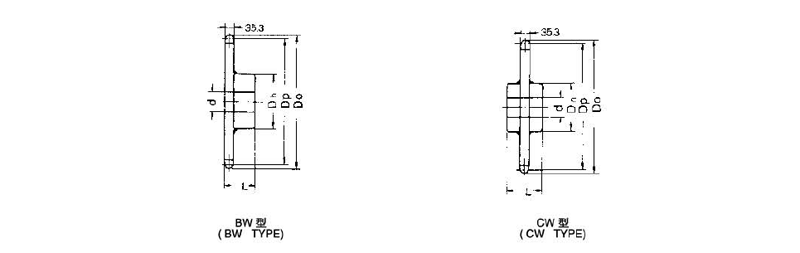

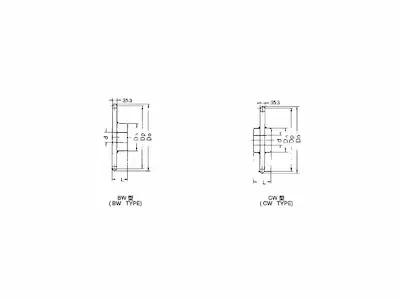

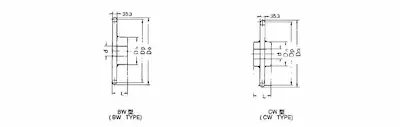

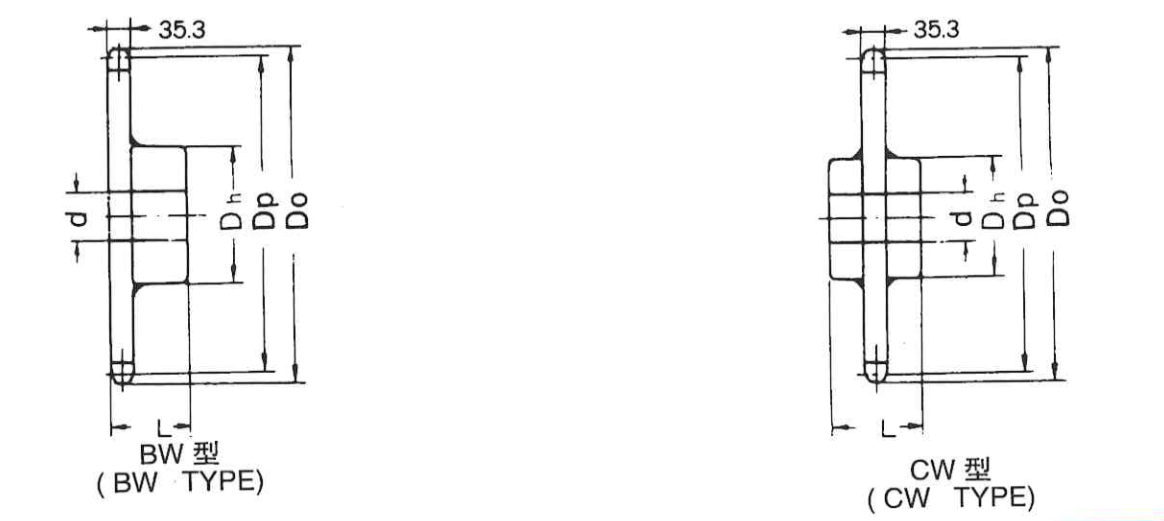

齒數 NO OF TEETH	節徑 PITCH DIA DP	外徑 OUTSIDE DIA DO	A型						B型 BW型
			孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略 重量 APPROX WT(KG)	材質 MATERIAL
			最小 MIN	最大 MAX	直徑 Dh	長度 L			最小 MIN	最大 MAX	直徑 Dh	長度 L
11	225.39	254	53	90	147	100	28.6	BW型 Q235A (BW TYPE ​SS41)						CW型 Q235A (CW TYPE SS41)
12	245.34	275	56	100	163	110	32.6
13	265.34	296	63	110	182	120	33.1
14	285.37	315	63	110	182	120	35.4
15	305.42	337	63	110	182	120	37.9
16	325.49	357	68	120	197	130	43.5
17	345.58	378	68	120	197	130	46.3
18	365.68	398							68	120	197	130	49.2
19	358.79	419							68	120	197	130	52.3
20	406.92	439							78	130	212	140	60.6
21	426.02	459							78	130	212	140	68.6
22	446.20	480							78	130	212	140	71.9
23	466.34	500							78	130	212	140	75.6
24	486.49	520							78	130	212	140	79.6
25	506.65	541							83	140	227	150	80.4
26	526.81	561							83	140	227	150	84.7
28	567.14	602							83	140	227	150	93.7
30	607.49	642							83	140	227	150	103.0
32	647.85	683							83	150	247	160	115.0
35	708.39	744							88	150	247	160	117.0
40	809.34	845							88	150	247	160	138.0
45	910.31	946							88	170	277	180	181.0
48	970.90	1007							88	170	277	180	193.0
50	1011.30	1047							98	170	277	180	203.0
55	1112.30	1149							98	170	277	180	252.0
60	1213.31	1250							98	170	277	180	262.0
