傳動鏈輪CHC-160

Name: 建祥傳動工業股份有限公司
Address: 平鎮區長安路605號, 桃園市, 324, TW
Telephone: +886-3-401-0990

產品型號： CHC-160

描述

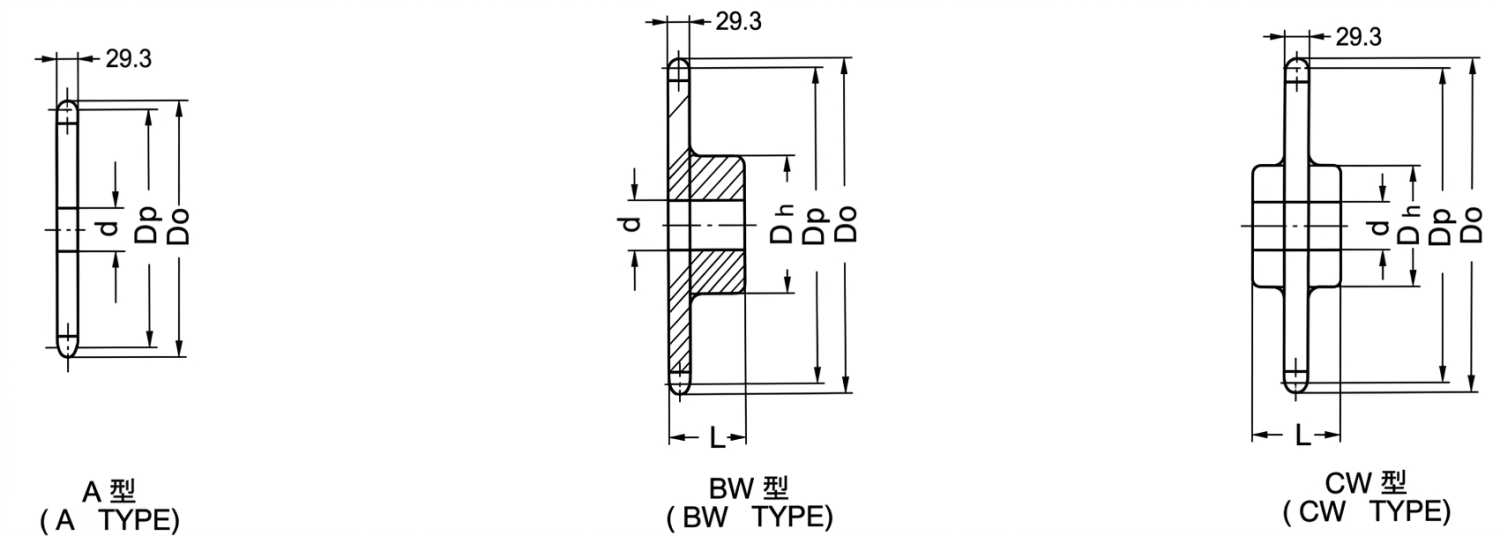

齒數 NO OF TEETH	節徑 PITCH DIA Dp	外徑 OUTSIDE DIA Do	A 型 A TYPE			B 型　　BW 型 B TYPE　　BW TYPE						新 B 型 NEW B TYPE
			孔徑 BORE:d	概略重量 APPROX WT (kg)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略重量 APPROX WT (kg)	材質 MATERIAL	孔徑 BORE:d		輪殼 HUB		概略重量 APPROX WT (kg)	材質 MATERIAL
			孔徑 BORE:d	概略重量 APPROX WT (kg)	材質 MATERIAL	最小 MIN	最大 MAX	直徑 Dh	長度 L	概略重量 APPROX WT (kg)	材質 MATERIAL	最小 MIN	最大 MAX	直徑 Dh	長度 L	概略重量 APPROX WT (kg)	材質 MATERIAL
10	164.39	186	25	4.80	Q235A (SS41)	25	70	105	70	6.80	B型 S45C	25	70	105	63	6.88	SS41
11	180.31	204	25	5.79		25	80	117	70	8.30		25	80	117	63	8.43
12	196.28	220	25	6.86		25	89	127	70	9.90		25	85	127	63	9.95
13	212.27	237	25	8.03		25	95	137	70	12.50		25	90	137	71	12.5
14	228.30	253	25	9.28		25	95	137	70	13.80		25	90	137	71	13.7
15	244.33	269	30	10.63		30	95	137	85	15.20		30	90	137	71	15.1
16	260.39	286	30	12.08		30	103	147	85	17.40		30	100	147	71	17.2
17	276.46	302	30	13.61		30	103	147	85	18.90		30	100	147	71	18.8
18	292.55	319	30	15.23		30	103	147	85	20.60		30	100	147	71	20.4
19	308.64	335	30	16.95		30	103	147	85	22.30		30	100	147	71	22.1
20	324.74	351	30	18.75		30	103	147	85	24.20		30	100	147	71	23.9
21	340.84	368	30	20.65		30	103	147	85	26.10		30	100	147	71	25.7
22	356.96	384	35	22.64		35	118	167	85	30.20	BW型 Q235A 或 (BW TYPE SS41 or S45C)	35	110	167	80	29.8
23	373.07	400	35	25.10		35	118	167	85	32.20		35	110	167	80	31.6
24	389.19	416	35	26.90		35	118	167	85	34.40		35	110	167	80	33.8
25	405.32	433	35	29.16		35	118	167	85	36.60		35	110	167	80	36.0
26	421.45	449	35	31.52		35	118	167	85	38.40		35	110	167	80	39.7
27	437.58	465	35	34.20		35	118	167	85			35	110	167	80	42.3
28	453.72	481	35	36.51		35	118	167	85	46.28		35	110	167	80	44.7
29	469.85	498	35			35	118	167	85
30	485.99	514	35	41.86		35	118	167	100	52.30		35	110	167	100	53.3
31	502.13	530	35			35	118	167	100
32	518.28	546	35	47.95		35	118	167	100	62.00
35	566.71	595	35	57.24		35	118	167	100	66.90		35	110	167	100	68.7
36	582.68	611	35	60.53		35	118	167	100
38	615.17	644	35	67.37		35	118	167	100
40	647.47	676	35	74.57		35	118	167	110	85.80		35	110	167	112	88.1
42	679.78	708	35	82.14		35	118	167	110
45	728.25	757	35	94.71		35	132	187	125	92.40		35	125	187	125	114.9
48	776.72	806	35	107.61		35	132	187	125
50	809.04	838	35	116.67		35	132	187	125
54	873.68	903	35	135.88		35	132	187	125	100.90		35	125	187	125	156.1
55	889.84	919	35			35	132	187	125
60	970.65	1,000	35	168.14		35	132	187	125	135.40		35	125	187	125	188.4
