側置大滾輪雙節距輸送鏈

產品型號： C2040-PSR

描述

規格

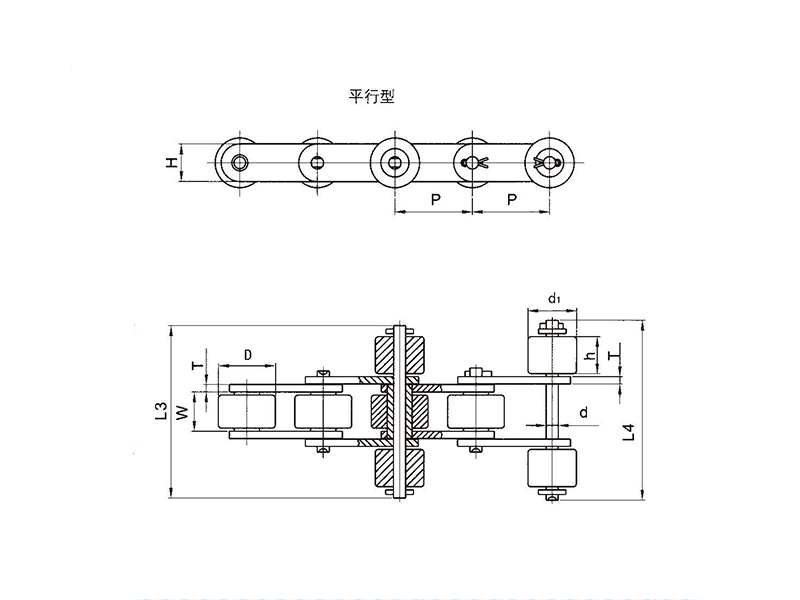

CHC 鍵號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度				滚輪外徑	滚輪高度	鏈板寬度	鏈板厚度
	p	w min	D max	d max	Li max	L2 max	L3 max	u max	di	h	H max	T
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
C2040-SSR/PSR	25.4	7.85	7.95	3.98	26.25	27.55	36.3	37.6	15.88	7.8	12	1.5
C2042-SSR/PSR			15.88						23
C2050-SSR/PSR	31.75	9.4	10.16	5.09	30.9	33.5	42.4	45	19.05	9.4	15	2
C2052-SSR/PSR			19.05						27
C2060-SSR/PSR	38.1	12.58	11.91	5.96	39.75	42.25	59.2	61.7	22.23	12.6	18	2.5
C2060-SSR/PSR			22.23						30
C2080-SSR/PSR	50.8	15.75	15.88	7.94	50.7	54.5	72.5	76.3	28.58	15.7	24.1	3.2
C2100-SSR/PSR	63.5	18.9	19.05	9.54	61.7	66	87.2	91.5	39.69	18.8	30.1	4
C2060H-SSR/PSR	38.1	12.58	11.91	5.96	43.9	46.3	58.5	60.9	22.23	12.6	18	3.2
C2062H-SSR/PSR			22.23						30
C2080H-SSR/PSR	50.8	15.75	15.88	7.94	54.2	57.4	72.2	75.4	28.58	15.7	24.1	4
C2082H-SSR/PSR			25.58						38.1
C2100H-SSR/PSR	63.5	18.9	19.05	9.54	64.9	68.2	87.9	91.2	39.69	18.8	30.1	4.8
C2102H-SSR/PSR			39.67						50.8

NOTE :

SSR代表側置滚輪爲碳鋼材質。
PSR代表側置滚輪爲塑料材料。

NOTE :

SSR Representative for the carbon steel side-mounted wheel.
PSR representatives Side roller plastic material.
