側置大滾輪輸送鏈

產品型號： 40-SSR

描述

規格

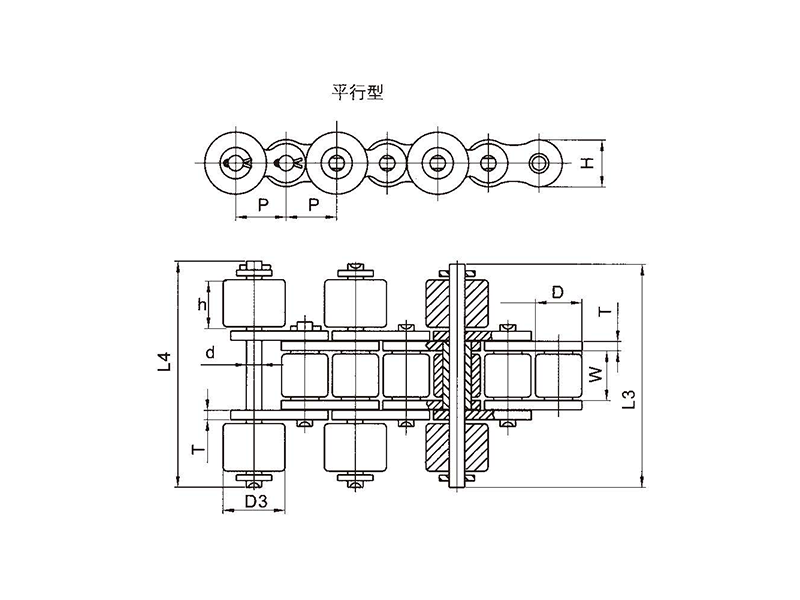

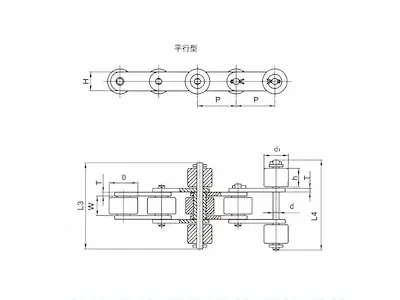

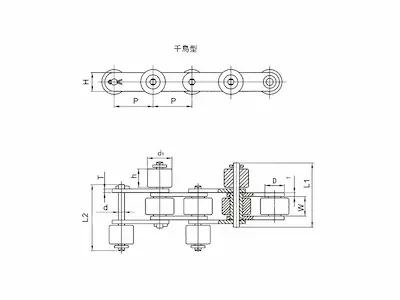

CHC 鏈號	節距	内節寬度	滚子外徑	銷軸外徑	銷軸長度				滚輪外徑	滚輪高度	鏈板寬度	鏈板厚度	最小抗拉載荷	平均抗拉載荷	工作載荷
	p	w min	D max	d max	Li max	U max	La max	U max	D3	h	H max	T	min		max
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kgf	kgf	kgf
40-SSR	12.7	7.85	7.92	3.98	25.8	27.7	35.3	37.2	15.88	7.8	12	1.5	1700	1600	272
40-PSR
50-SSR	15.875	9.4	10.16	5.09	31.2	33.7	42.3	44.8	19.05	9.4	15	2	2800	2710	461
50-PSR
60-SSR	19.05	12.58	11.91	5.94	39.45	41.8	55.95	58.3	24	12.6	18	2.35	3800	3200	544
60-PSR
80-SSR	25.4	15.75	15.87	7.94	50.9	54.3	69.6	73	28.58	15.7	24.1	3.2	8000	7300	1241
80-PSR
IOO-SSR	31.75	18.9	19.05	9.54	61	65.4	83.8	88.2	39.69	18.8	30.1	4	12100	11000	1870
100-PSR

NOTE :

SSR代表側置滚輪爲碳鋼材質。
PSR代表側置滚輪爲塑料材料。

NOTE :

SSR Representative for the carbon steel side-mounted wheel.
PSR representatives Side roller plastic material.
