不銹鋼弧形平頂鏈

產品型號： TOS50SS

描述

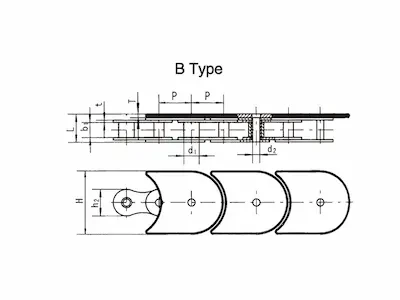

鏈號 Chain No.	節距 Pitch P mm	滚子直徑 Roller diameter d1(max) mm	内節内寬 Width between inner plates b1(min) mm	銷軸 Pin		内鏈板高度 Inner plates depth h2(max) mm	鏈板厚度 plate thickness h2(max) mm	H	T	型號 Type
鏈號 Chain No.	節距 Pitch P mm	滚子直徑 Roller diameter d1(max) mm	内節内寬 Width between inner plates b1(min) mm	直徑 dia d2 mm	長度 length L mm	内鏈板高度 Inner plates depth h2(max) mm	鏈板厚度 plate thickness h2(max) mm	H	T	型號 Type
TOS50SS	19.05	12.07	11.68	5.72	23.3	16	1.85	50	3.5	A
TOS50F1SS	25.4	12.07	11.68	5.72	22.8	21	1.85	50	3.5	B
TOS80SS	38.1	15.88	15.75	7.92	32.4	27.3	3.25	82.6	3.25	B
