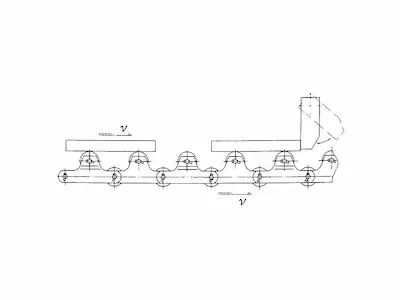

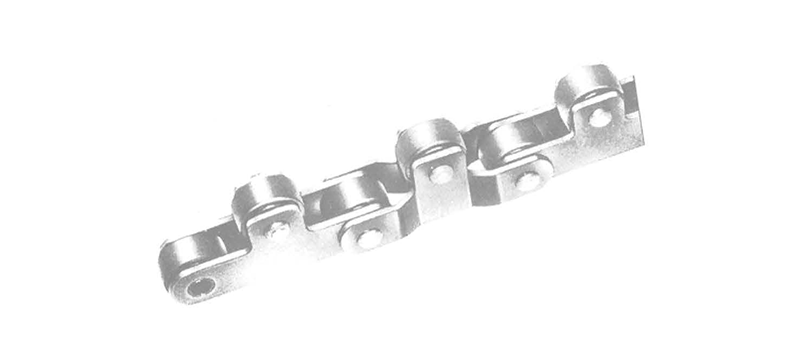

上軋輥鏈
規格

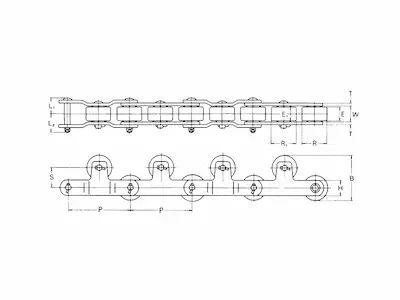

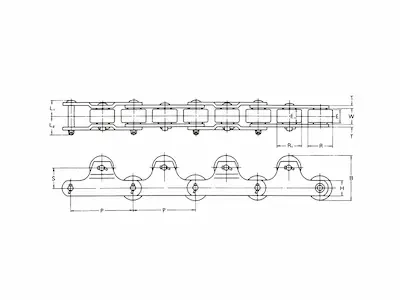

| 鏈條編號 | 節距 P | 内 内側 W | 金屬板 | S | B | 約重 (kgf/m) | 容許荷重 (kgf/1個) | 平均斷 裂强度 (kg/f) | ||||||||||
| 直徑 R | 觸軌寬 E | 寬度 H | 厚度 T | L1 | L2 | R1 | E1 | 原始 規格 | 淬硬 規格 | |||||||||
| R | E | H | T | |||||||||||||||
| CHC03075R-TR CHC03100R-TR | 75 100 | 31.8 | 15.5 | 16.1 | 22 | 3.2 | 18 | 20 | 23.1 | 40 | PL:20 RL:13 | 59 | ※ | 2.7 2.3 | 0.18 | 35 | 60 | |
| CHC05100R-TR CHC05150R-TR | 100 150 | 40 | 19 | 22 | 32 | 4.5 | 25 | 28.5 | 30 | 40 | 19 | 70 | I | 5 4.1 | 0.26 | 65 | 105 | |
| CHC05150R-TR | 150 | 44.5 | 23 | 27 | 28.6 | 6.3 | 31 | 34.5 | 30 | 40 | 23 | 72.2 | I | 5.5 | 0.35 | 80 | 130 | |
| CHC05150R-TR | 150 | 50.8 | 27 | 30 | 3&1 | 6.3 | 33 | 36 | 30 | 50.8 | 27 | 80.8 | I | 7.9 | 0.56 | 115 | 195 | |
| CHC 6205R-TR | 152.4 | 57.2 | 32 | 37.1 | 44.5 | 7.9 | 40.5 | 43 | 37.8 | 57.2 | 32 | 95 | I | 12.1 | 0.91 | 150 | 255 | |
| CHC12200R-TR | 200 | 65 | 32 | 37.1 | 44.5 | 7.9 | 40.5 | 43 | 45 | 65 | 32 | 110 | I | 11.4 | 1.15 | 150 | 255 | |
| CHC17200R-TR | 200 | 80 | 44 | 51.4 | 50.8 | 9.5 | 51.5 | 58 | 65 | 80 | 44 | 145 | II | 19 | 2.58 | 250 | 420 | |
